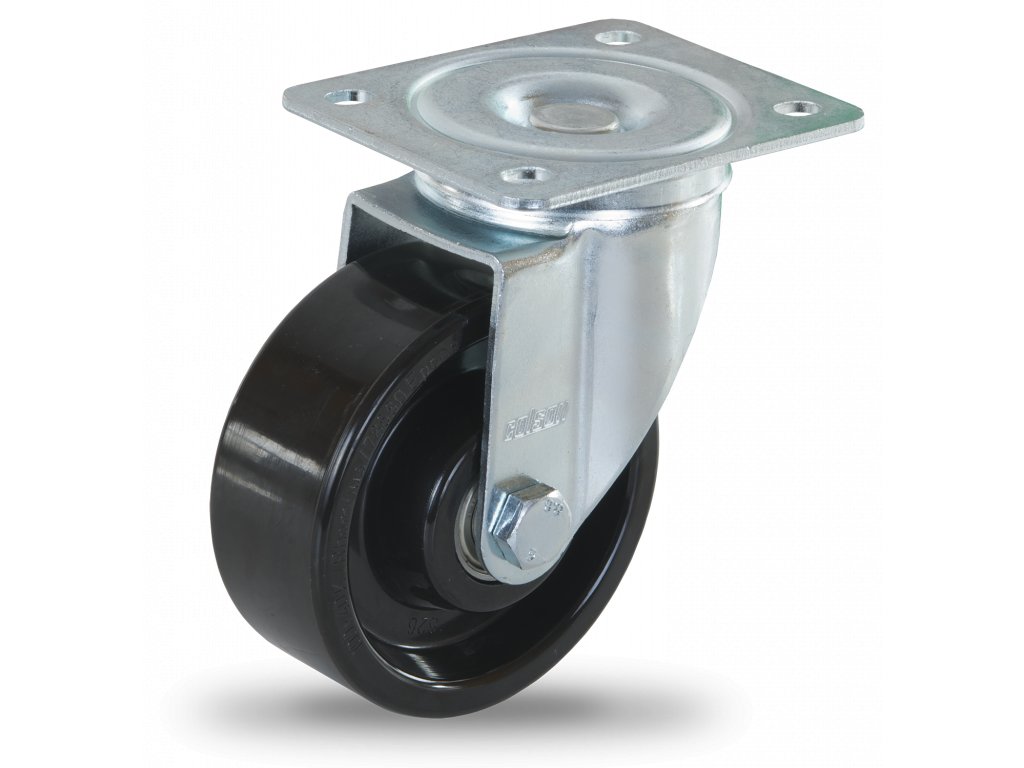

Otočné koliesko do 300 °C – JSHN 1002 6152

Otočné koliesko do 300 °C – JSHN 1002 6152 umožňuje pohyb zariadenia v prevádzke, kde bežné koliesko naráža na teplotné limity svojho materiálu alebo uloženia. Pri takomto výbere posudzujeme celý diel: behúň, stred, ložisko aj konzolu, nie iba teplotu uvedenú pri jednom materiáli.

Koleso vrátane uloženia

Priemer tohto vyhotovenia je 100 mm. Vonkajší priemer určuje iba jednu časť výsledku. Pri výmene je rovnako podstatná šírka kolesa, jeho uloženie a materiál pracovnej plochy. Náhradný diel vyberajte podľa pôvodnej zostavy, nie iba podľa podobnosti fotografie.

Uloženie, ktoré musí sedieť

Zaťaženie sa z príruby prenáša do konštrukcie cez montážne skrutky. Porovnajte rozstup otvorov, rozmery dosky a montážnu výšku; pri otočnej verzii ponechajte priestor aj pre celý obrys pri otáčaní. Guľkové ložisko zabezpečuje valivé uloženie náboja. Pri výmene musí súhlasiť priemer osi a spôsob axiálneho zaistenia; samotná prítomnosť ložiska nenahrádza správne osadenie kolesa.

Zaťaženie v skutočnej prevádzke

Uvedená nosnosť 240 kg patrí ku konkrétnemu kolesu alebo jeho variantu. Pri návrhu vozíka započítajte aj vlastnú hmotnosť konštrukcie a nerovnomerné rozdelenie nákladu. Na nerovnej podlahe nemusia všetky kolesá niesť rovnaký podiel; jednoduchý súčet ich nosností preto nie je návrhom nosnosti celého vozíka.

Konkrétne vyhotovenie a rozmery

• Priemer kolesa 100 mm.

• Transportné koliesko z fenolovej živice.
• Pracovná teplota: -40 ° C / +300 ° C

JSHN 1002 6152	100	GL	105 × 85	80 × 60	9	130	40	240
