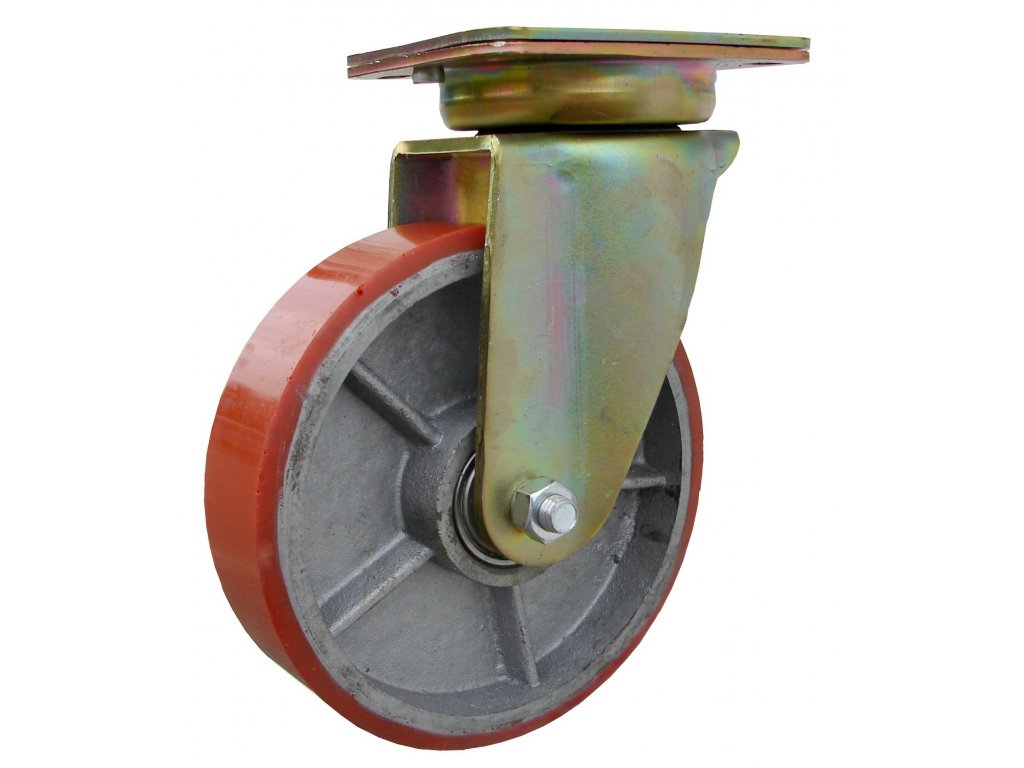

Otočné koliesko s prírubou, polyuretánová obruč, Ø 180–250 mm

Otočné koliesko s prírubou, polyuretánová obruč, Ø 180–250 mm ovplyvňuje, ako ochotne sa zariadenie rozbehne a otočí v obmedzenom priestore. Pri návrhu podvozka rozlišujeme vlastnosti samotného kolesa a funkciu otočnej konzoly — každá časť rieši inú stránku manipulácie.

Čo prináša polyuretánový behúň

Priemer tohto vyhotovenia je 180–250 mm. Polyuretán oddeľuje nosný stred kolesa od podlahy pružnejšou pracovnou vrstvou. Pri výbere ho posudzujeme ako kompromis medzi nosnosťou, odvaľovaním a kontaktom s podlahou. Tvrdosť zmesi a hrúbka behúňa sa medzi radmi líšia; samotné označenie PU preto neurčuje všetky vlastnosti.

Uloženie, ktoré musí sedieť

Zaťaženie sa z príruby prenáša do konštrukcie cez montážne skrutky. Porovnajte rozstup otvorov, rozmery dosky a montážnu výšku; pri otočnej verzii ponechajte priestor aj pre celý obrys pri otáčaní. Guľkové ložisko zabezpečuje valivé uloženie náboja. Pri výmene musí súhlasiť priemer osi a spôsob axiálneho zaistenia; samotná prítomnosť ložiska nenahrádza správne osadenie kolesa.

Zaťaženie v skutočnej prevádzke

Uvedená nosnosť 800–1500 kg patrí ku konkrétnemu kolesu alebo jeho variantu. Pri návrhu vozíka započítajte aj vlastnú hmotnosť konštrukcie a nerovnomerné rozdelenie nákladu. Na nerovnej podlahe nemusia všetky kolesá niesť rovnaký podiel; jednoduchý súčet ich nosností preto nie je návrhom nosnosti celého vozíka.

Konkrétne vyhotovenie a rozmery

• Nosnosť 800–1500 kg podľa variantu.
• Priemer kolesa 180–250 mm.
• Polyuretánové koleso s nosnosťou 800 až 1 500 kg podľa variantu.

• Kvalitná polyuretánová obruč
• Stred zo sivej liatiny
• Guľkové ložiská
• Oceľová konzola s pozinkovaným povrchom.

39180-06	180	50	GL	240	50	135 × 110	105 × 80/75	11	5,16	800
39200-06	200	50	GL	245	50	135 × 110	105 × 80/75	11	11	950
39250-06	250	75	GL	310	72	195 × 160	160 × 120	15	15,3	1500

Rozmerové nákresy a ďalšie vyhotovenia nájdete v technickom katalógu.

V ponuke si môžete prezrieť aj tieto súvisiace modely: Koliesko otočné s brzdou a blokovaním otáčania konzoly, polyuretánová obruč 39180-09.

• Nosnosť (kg): 800, 950, 1500.
• Priemer kolesa (mm): 180, 200, 250.
• Rozstup otvorov (mm): 105 × 80/75, 160 × 120.
