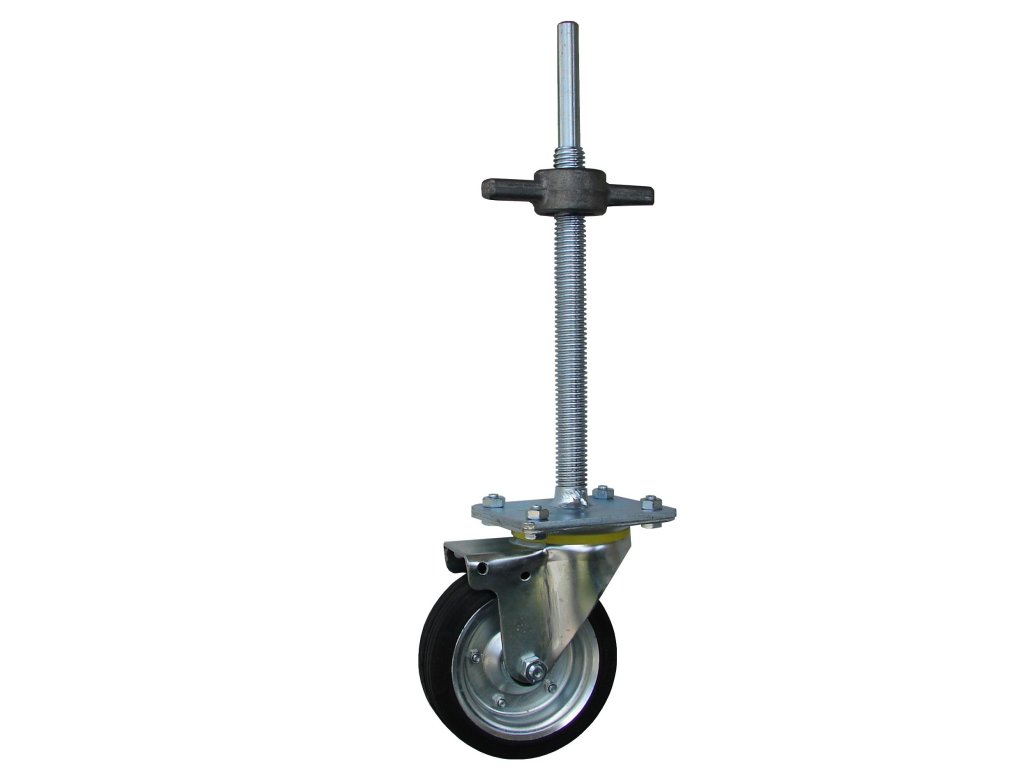

Otočné koliesko pre lešenie s výškovou reguláciou, Ø 160–200 mm

Otočné koliesko pre lešenie s výškovou reguláciou, Ø 160–200 mm ovplyvňuje, ako ochotne sa zariadenie rozbehne a otočí v obmedzenom priestore. Pri návrhu podvozka rozlišujeme vlastnosti samotného kolesa a funkciu otočnej konzoly — každá časť rieši inú stránku manipulácie.

Pojazd posudzovaný ako celok

Priemer tohto vyhotovenia je 160–200 mm. Vonkajší priemer určuje iba jednu časť výsledku. Pri výmene je rovnako podstatná šírka kolesa, jeho uloženie a materiál pracovnej plochy. Náhradný diel vyberajte podľa pôvodnej zostavy, nie iba podľa podobnosti fotografie.

Uloženie, ktoré musí sedieť

Čapové uchytenie vyžaduje zhodný priemer, dĺžku a spôsob zaistenia v prijímacom otvore. Závitový, hladký a rúrkový čap nie sú vzájomne zameniteľné iba preto, že majú podobný priemer. Valčekové uloženie prenáša zaťaženie medzi nábojom a osou. Jeho chod závisí aj od stavu dosadacej plochy osi; opotrebovaná alebo poškodená os môže zhoršiť výsledok aj po výmene kolesa.

Zaťaženie v skutočnej prevádzke

Uvedená nosnosť 220–250 kg patrí ku konkrétnemu kolesu alebo jeho variantu. Pri návrhu vozíka započítajte aj vlastnú hmotnosť konštrukcie a nerovnomerné rozdelenie nákladu. Na nerovnej podlahe nemusia všetky kolesá niesť rovnaký podiel; jednoduchý súčet ich nosností preto nie je návrhom nosnosti celého vozíka.

Konkrétne vyhotovenie a rozmery

• Nosnosť 220–250 kg podľa variantu.
• Priemer kolesa 160–200 mm.

• Transportné kolieska pre lešenia
• Výšková regulácia
• ihlové ložisko
• Kovová konzola s pozinkovaným povrchom.

11501-01	160	JL	590	26	4,92	220
11501-02	160	JL	690	26	5,62	220
11501-03	160	JL	690	32	6,72	220
11502-01	200	JL	638	26	6,00	250
11502-02	200	JL	738	26	6,70	250
11502-03	200	JL	738	32	7,80	250

Rozmerové nákresy a ďalšie vyhotovenia nájdete v technickom katalógu.

• Nosnosť (kg): 220, 250.
• Priemer kolesa (mm): 160, 200.
• Celková výška (mm): 590, 690, 690., 638, 738, 738.
