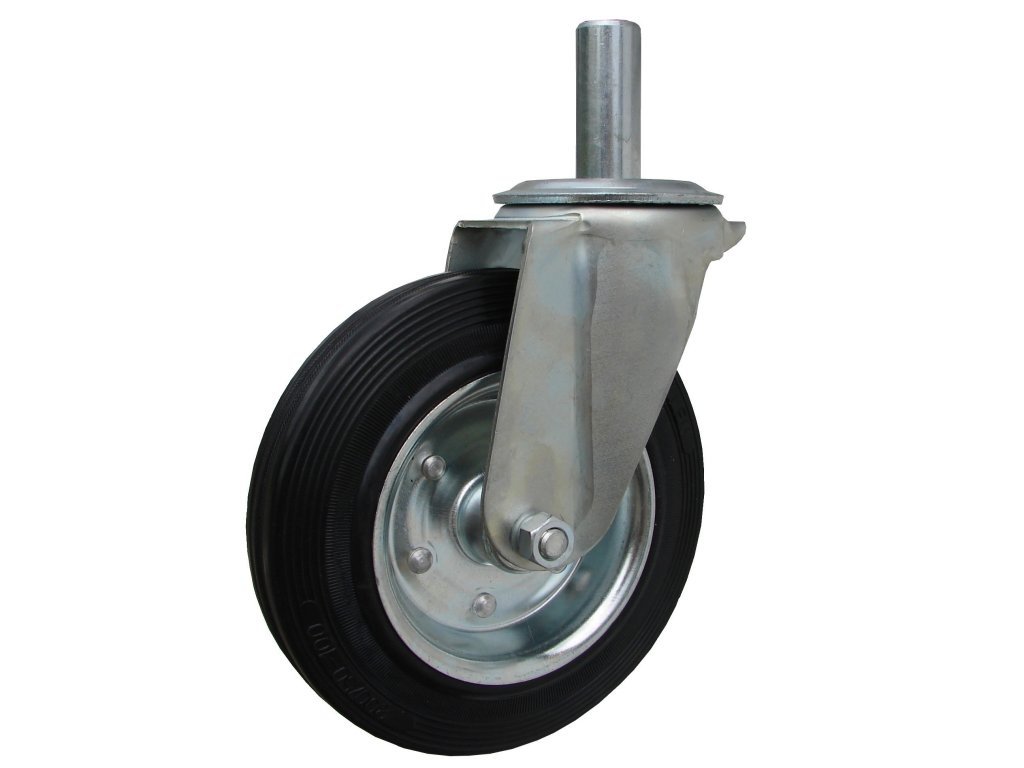

Otočné koliesko s hladkým čapom, čierna guma, Ø 100–200 mm

Otočné koliesko s hladkým čapom, čierna guma, Ø 100–200 mm ovplyvňuje, ako ochotne sa zariadenie rozbehne a otočí v obmedzenom priestore. Pri návrhu podvozka rozlišujeme vlastnosti samotného kolesa a funkciu otočnej konzoly — každá časť rieši inú stránku manipulácie.

Plná guma v pracovnom pojazde

Priemer tohto vyhotovenia je 100–200 mm. Gumová obruč vytvára pružný kontakt s podlahou bez vzduchovej duše. Odpadá hustenie, pritom koleso nie je také tvrdé ako celokovový pojazd. Na mäkkom alebo nerovnom podklade sa výsledný odpor môže výrazne líšiť od jazdy po hladkom betóne.

Uloženie, ktoré musí sedieť

Čapové uchytenie vyžaduje zhodný priemer, dĺžku a spôsob zaistenia v prijímacom otvore. Závitový, hladký a rúrkový čap nie sú vzájomne zameniteľné iba preto, že majú podobný priemer. Valčekové uloženie prenáša zaťaženie medzi nábojom a osou. Jeho chod závisí aj od stavu dosadacej plochy osi; opotrebovaná alebo poškodená os môže zhoršiť výsledok aj po výmene kolesa.

Zaťaženie v skutočnej prevádzke

Uvedená nosnosť 90–205 kg patrí ku konkrétnemu kolesu alebo jeho variantu. Pri návrhu vozíka započítajte aj vlastnú hmotnosť konštrukcie a nerovnomerné rozdelenie nákladu. Na nerovnej podlahe nemusia všetky kolesá niesť rovnaký podiel; jednoduchý súčet ich nosností preto nie je návrhom nosnosti celého vozíka.

Konkrétne vyhotovenie a rozmery

• Nosnosť 90–205 kg podľa variantu.
• Priemer kolesa 100–200 mm.

• Obruč vyrobená z čiernej gumy
• Disk kolieska vyrobený z kovu
• ihlové ložisko
• Kvalitná oceľová konzola

31100-64	100	38	JL	125	39	22	45	0.90	90
31125-64	125	38	JL	147	44	22	45	1.20	100
31160-64	160	45	JL	193	49	27	65	2.60	205
31200-64	200	50	JL	232	55	27	65	3,30	205

Rozmerové nákresy a ďalšie vyhotovenia nájdete v technickom katalógu.

• Nosnosť (kg): 100, 205, 90.
• Priemer kolesa (mm): 125, 160, 200, 100.
• Celková výška (mm): 147, 193, 232, 125.
