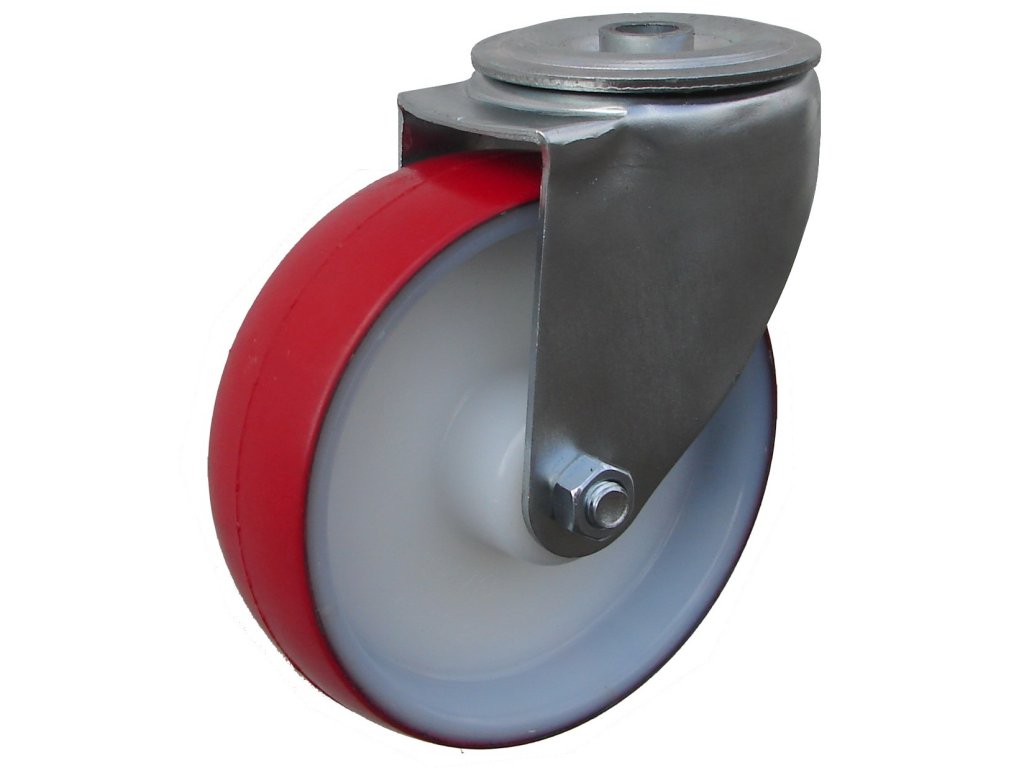

Otočné koliesko s otvorom, polyuretánové, Ø 80–160 mm

Otočné koliesko s otvorom, polyuretánové, Ø 80–160 mm ovplyvňuje, ako ochotne sa zariadenie rozbehne a otočí v obmedzenom priestore. Pri návrhu podvozka rozlišujeme vlastnosti samotného kolesa a funkciu otočnej konzoly — každá časť rieši inú stránku manipulácie.

Čo prináša polyuretánový behúň

Priemer tohto vyhotovenia je 80–160 mm. Polyuretán oddeľuje nosný stred kolesa od podlahy pružnejšou pracovnou vrstvou. Pri výbere ho posudzujeme ako kompromis medzi nosnosťou, odvaľovaním a kontaktom s podlahou. Tvrdosť zmesi a hrúbka behúňa sa medzi radmi líšia; samotné označenie PU preto neurčuje všetky vlastnosti.

Uloženie, ktoré musí sedieť

Stredový otvor musí zodpovedať spojovaciemu prvku aj dosadacej ploche zariadenia. Okrem priemeru spojenia posúďte montážnu výšku a priestor potrebný na vytočenie kolieska. Valčekové uloženie prenáša zaťaženie medzi nábojom a osou. Jeho chod závisí aj od stavu dosadacej plochy osi; opotrebovaná alebo poškodená os môže zhoršiť výsledok aj po výmene kolesa.

Zaťaženie v skutočnej prevádzke

Uvedená nosnosť 100–150 kg patrí ku konkrétnemu kolesu alebo jeho variantu. Pri návrhu vozíka započítajte aj vlastnú hmotnosť konštrukcie a nerovnomerné rozdelenie nákladu. Na nerovnej podlahe nemusia všetky kolesá niesť rovnaký podiel; jednoduchý súčet ich nosností preto nie je návrhom nosnosti celého vozíka.

Konkrétne vyhotovenie a rozmery

• Nosnosť 100–150 kg podľa variantu.
• Priemer kolesa 80–160 mm.

• Obruč vyrobená z polyuretánu
• Stred kolieska vyrobený z polyamidu
• Guľkové alebo ihlové ložisko
• Kovová konzola s pozinkovaným povrchom.

49080-23	80	JL	100	82	12,5	0,51	100
49100-23	100	JL	121	91	12,5	0,5	100
49125-23	125	JL	148	96	12,5	0,86	100
49160-23	160	JL	181	130	16	1,44	150

Rozmerové nákresy a ďalšie vyhotovenia nájdete v technickom katalógu.

• Nosnosť (kg): 100, 150.
• Priemer kolesa (mm): 80, 100, 125, 160.
• Celková výška (mm): 100, 121, 148, 181.
