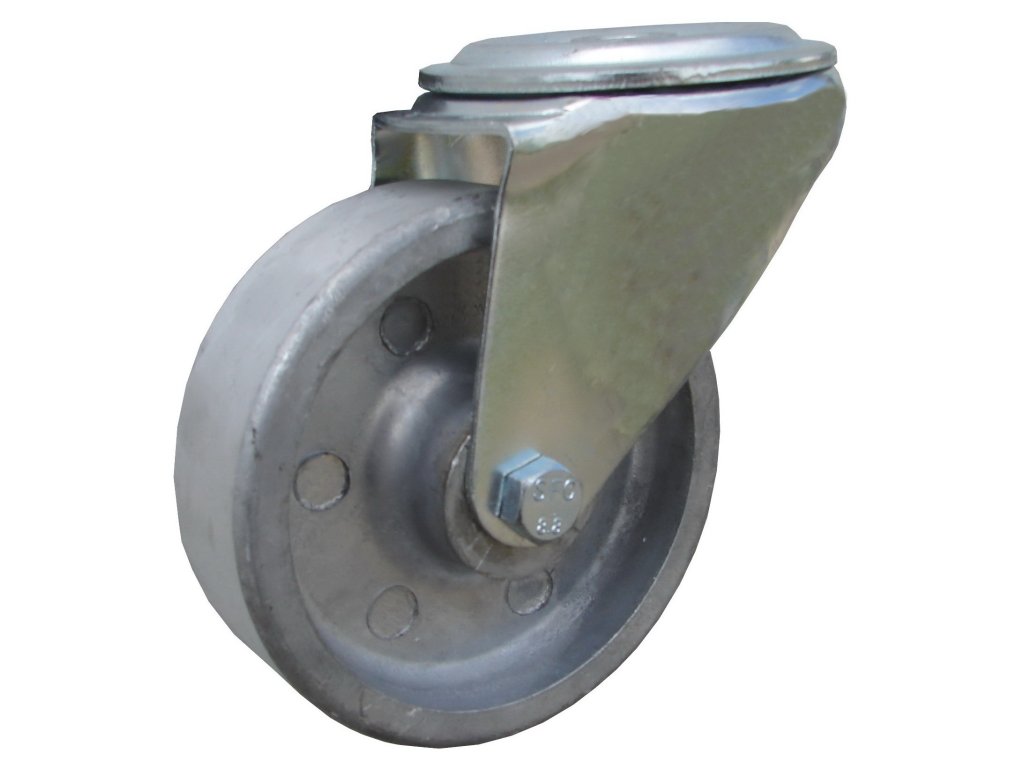

Otočné koliesko s otvorom pre vysoké teploty, Ø 100–180 mm

Otočné koliesko s otvorom pre vysoké teploty, Ø 100–180 mm rieši pojazd v prevádzke, kde bežné koliesko naráža na teplotné limity svojho materiálu alebo uloženia. Pri takomto výbere posudzujeme celý diel: behúň, stred, ložisko aj konzolu, nie iba teplotu uvedenú pri jednom materiáli.

Pevný materiál vyžaduje vhodnú dráhu

Priemer tohto vyhotovenia je 100–180 mm. Kovové koleso prenáša zaťaženie cez tvrdú kontaktnú plochu. Konštruktér musí posúdiť aj dráhu a jej únosnosť: vysoká nosnosť samotného kolesa automaticky neznamená vhodnosť pre každú podlahovú krytinu.

Uloženie, ktoré musí sedieť

Stredový otvor musí zodpovedať spojovaciemu prvku aj dosadacej ploche zariadenia. Okrem priemeru spojenia posúďte montážnu výšku a priestor potrebný na vytočenie kolieska. Klzné uloženie má jednoduchú konštrukciu bez valivých telies. Pri pravidelnom presúvaní ťažkého zariadenia preto posudzujte aj odpor pri rozjazde, nielen menovitú nosnosť.

Zaťaženie v skutočnej prevádzke

Uvedená nosnosť 100–180 kg patrí ku konkrétnemu kolesu alebo jeho variantu. Pri návrhu vozíka započítajte aj vlastnú hmotnosť konštrukcie a nerovnomerné rozdelenie nákladu. Na nerovnej podlahe nemusia všetky kolesá niesť rovnaký podiel; jednoduchý súčet ich nosností preto nie je návrhom nosnosti celého vozíka.

Konkrétne vyhotovenie a rozmery

• Nosnosť 100–180 kg podľa variantu.
• Priemer kolesa 100–180 mm.

• Transportné koliesko vyrobené z kovu
• Odolné voči vysokým teplotám do 250 °C
• Klzné uloženie, alebo ihlové ložisko
• Kovová konzola.

47100-21	100	KL	121	91	12,5	0,81	100
47140-23	140	JL	165	116	16	1,92	180
47180-23	180	JL	217	142	16	2,63	180

Rozmerové nákresy a ďalšie vyhotovenia nájdete v technickom katalógu.

• Nosnosť (kg): 100, 180.
• Priemer kolesa (mm): 100, 140, 180.
• Celková výška (mm): 122, 165, 217.
