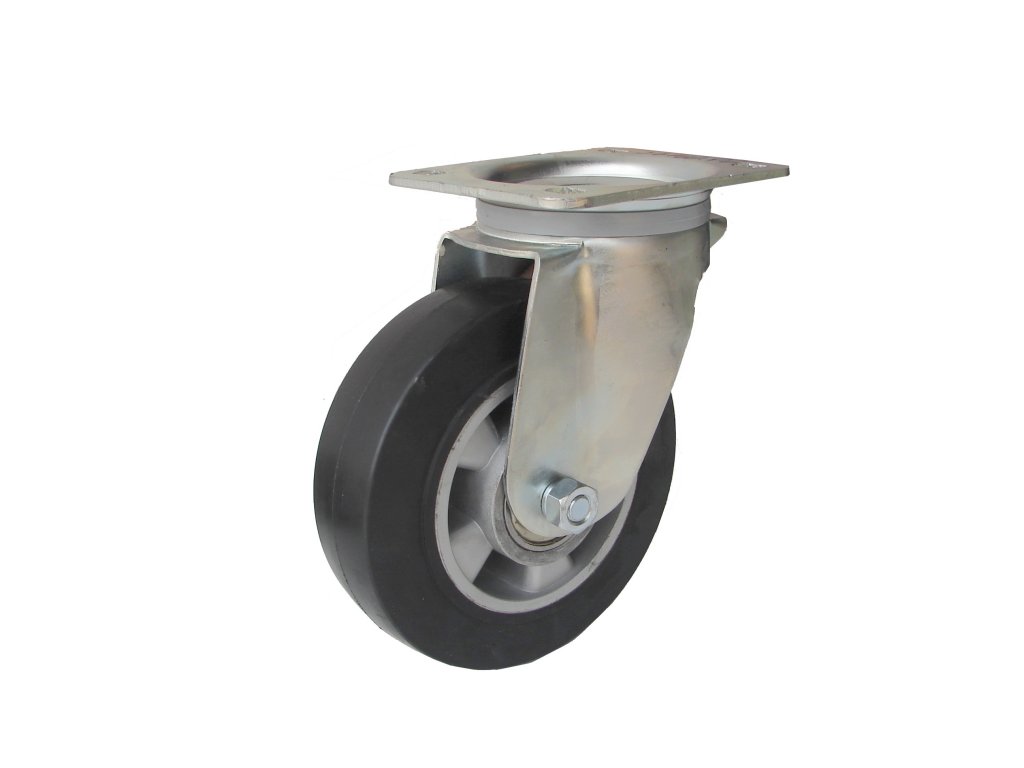

Otočné koliesko s prírubou, elastická guma, Ø 125–250 mm
Kód: 37125-06
Súvisiaci tovar
Podrobný popis
Otočné koliesko s prírubou, elastická guma, Ø 125–250 mm ovplyvňuje, ako ochotne sa zariadenie rozbehne a otočí v obmedzenom priestore. Pri návrhu podvozka rozlišujeme vlastnosti samotného kolesa a funkciu otočnej konzoly — každá časť rieši inú stránku manipulácie.
Pružnosť v mieste kontaktu
Priemer tohto vyhotovenia je 125–250 mm. Elastický behúň sa pod zaťažením prispôsobuje kontaktu s podlahou. Tým pomáha tlmiť drobné rázy pri jazde; skutočný rozjazdový odpor však závisí aj od hmotnosti zariadenia, priemeru kolesa a stavu podlahy.
Uloženie, ktoré musí sedieť
Zaťaženie sa z príruby prenáša do konštrukcie cez montážne skrutky. Porovnajte rozstup otvorov, rozmery dosky a montážnu výšku; pri otočnej verzii ponechajte priestor aj pre celý obrys pri otáčaní. Guľkové ložisko zabezpečuje valivé uloženie náboja. Pri výmene musí súhlasiť priemer osi a spôsob axiálneho zaistenia; samotná prítomnosť ložiska nenahrádza správne osadenie kolesa.
Zaťaženie v skutočnej prevádzke
Uvedená nosnosť 250–400 kg patrí ku konkrétnemu kolesu alebo jeho variantu. Pri návrhu vozíka započítajte aj vlastnú hmotnosť konštrukcie a nerovnomerné rozdelenie nákladu. Na nerovnej podlahe nemusia všetky kolesá niesť rovnaký podiel; jednoduchý súčet ich nosností preto nie je návrhom nosnosti celého vozíka.
Konkrétne vyhotovenie a rozmery
- Nosnosť 250–400 kg podľa variantu.
- Priemer kolesa 125–250 mm.
- Obruč vyrobená z elastickej gumy
- Disk kolieska vyrobený z hliníka
- Guľkové ložiská
- Oceľová konzola s pozinkovaným povrchom.
 |  |  |  |  |  |  |  |  |  |  |
|---|---|---|---|---|---|---|---|---|---|---|
| 37125-06 | 125 | 50 | GL | 160 | 53 | 135 × 110 | 105 × 80/75 | 11 | 2,10 | 250 |
| 37160-06 | 160 | 50 | GL | 200 | 49 | 135 × 110 | 105 × 80/75 | 11 | 2,60 | 300 |
| 37180-06 | 180 | 50 | GL | 230 | 55 | 135 × 110 | 105 × 80/75 | 11 | 3,00 | 350 |
| 37200-06 | 200 | 50 | GL | 240 | 55 | 135 × 110 | 105 × 80/75 | 11 | 3,40 | 400 |
| 37250-06 | 250 | 76 | GL | 303 | 76 | 195 × 160 | 160 × 120 | 14,5 | 4,10 | 400 |
Rozmerové nákresy a ďalšie vyhotovenia nájdete v technickom katalógu.
- Nosnosť (kg): 250, 300, 350, 400.
- Priemer kolesa (mm): 125, 160, 180, 200, 250.
- Rozstup otvorov (mm): 105 × 80/75, 160 × 120.
Dodatočné parametre
| Kategória: | Kolesá |
|---|---|
| Záruka: | 2 roky |
| Ložisko: | Guľkové |
| Materiál behúňa: | čierna guma |
| Materiál disku: | hliník |
| Nosnosť (kg): | 250, 300, 350, 400 |
| Priemer (mm): | 125, 160, 180, 200, 250 |
| Uchytenie: | 4x skrutka |
| šírka behúňa (mm): | 50-76 |
| celková výška (mm): | 160-303 |
| excentricita otáčania (mm): | 53-76 |
| Rozmer otvora (mm): | 11-14,5 |
