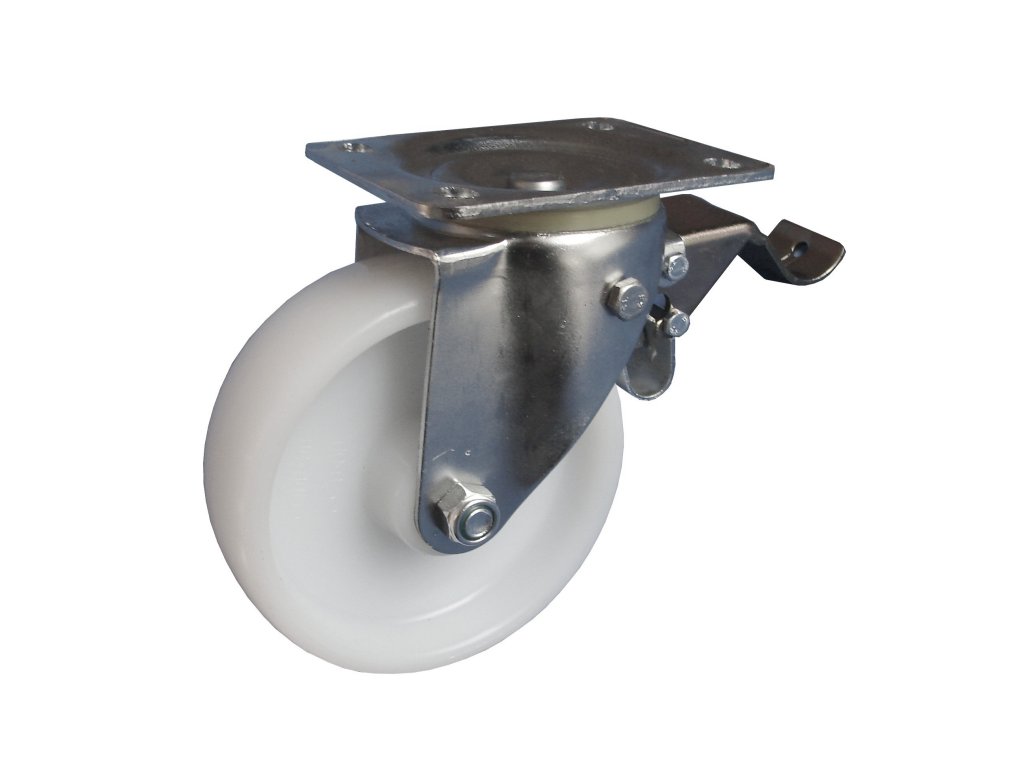

Otočné koliesko s prírubou a brzdou, polyamidové, Ø 80–200 mm

Otočné koliesko s prírubou a brzdou, polyamidové, Ø 80–200 mm ovplyvňuje, ako ochotne sa zariadenie rozbehne a otočí v obmedzenom priestore. Pri návrhu podvozka rozlišujeme vlastnosti samotného kolesa a funkciu otočnej konzoly — každá časť rieši inú stránku manipulácie.

Polyamid na pevnom podklade

Priemer tohto vyhotovenia je 80–200 mm. Tvrdý polyamidový behúň má na rovnej pevnej podlahe malú deformáciu. Jeho zmyslom je nosný, ľahko odvaľovaný pojazd; pri škárach alebo citlivom náklade však treba rátať s menším tlmením než pri pružnej obruči.

Uloženie, ktoré musí sedieť

Zaťaženie sa z príruby prenáša do konštrukcie cez montážne skrutky. Porovnajte rozstup otvorov, rozmery dosky a montážnu výšku; pri otočnej verzii ponechajte priestor aj pre celý obrys pri otáčaní. Brzda je určená na zaistenie pojazdu. Rozsah blokovania overte pri konkrétnom variante — brzda kolesa a blokovanie otočnej hlavy nie sú rovnaká funkcia. Valčekové uloženie prenáša zaťaženie medzi nábojom a osou. Jeho chod závisí aj od stavu dosadacej plochy osi; opotrebovaná alebo poškodená os môže zhoršiť výsledok aj po výmene kolesa.

Zaťaženie v skutočnej prevádzke

Uvedená nosnosť 100–180 kg patrí ku konkrétnemu kolesu alebo jeho variantu. Pri návrhu vozíka započítajte aj vlastnú hmotnosť konštrukcie a nerovnomerné rozdelenie nákladu. Na nerovnej podlahe nemusia všetky kolesá niesť rovnaký podiel; jednoduchý súčet ich nosností preto nie je návrhom nosnosti celého vozíka.

Konkrétne vyhotovenie a rozmery

• Nosnosť 100–180 kg podľa variantu.
• Priemer kolesa 80–200 mm.

• Transportné koliesko vyrobené z polyamidu
• ihlové ložisko
• Kovová konzola s pozinkovaným povrchom.

45080-04	80	JL	104	82	60 × 80	0,72	100
45100-04	100	JL	123	91	60 × 80	0,77	100
45125-04	125	JL	168	112	80 × 107	1,75	150
45140-04	140	JL	173	116	80 × 107	1,80	150
45160-04	160	JL	190	133	80 × 107	2,20	160
45200-04	200	JL	235	154	80 × 107	2,48	180

Rozmerové nákresy a ďalšie vyhotovenia nájdete v technickom katalógu.

• Nosnosť (kg): 100, 150, 160, 180.
• Priemer kolesa (mm): 80, 100, 125, 140, 160, 200.
• Rozstup otvorov (mm): 60 × 80, 80 × 107.
