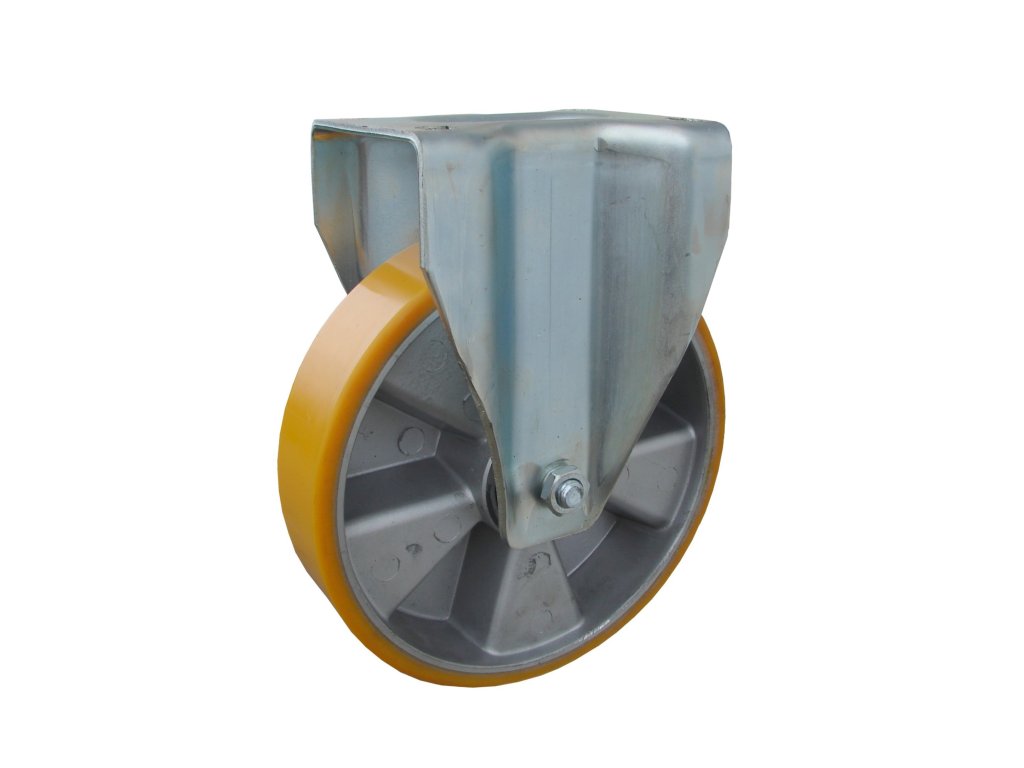

Pevné koliesko, polyuretánová obruč, Ø 160–250 mm

Pevné koliesko, polyuretánová obruč, Ø 160–250 mm vytvára v podvozku smerovo pevnú oporu. Uplatní sa tam, kde má vozík pokojne držať smer a zatáčanie zabezpečujú ostatné kolieska alebo spôsob vedenia celej zostavy.

Čo prináša polyuretánový behúň

Priemer tohto vyhotovenia je 160–250 mm. Polyuretán oddeľuje nosný stred kolesa od podlahy pružnejšou pracovnou vrstvou. Pri výbere ho posudzujeme ako kompromis medzi nosnosťou, odvaľovaním a kontaktom s podlahou. Tvrdosť zmesi a hrúbka behúňa sa medzi radmi líšia; samotné označenie PU preto neurčuje všetky vlastnosti.

Uloženie, ktoré musí sedieť

Zaťaženie sa z príruby prenáša do konštrukcie cez montážne skrutky. Porovnajte rozstup otvorov, rozmery dosky a montážnu výšku; pri otočnej verzii ponechajte priestor aj pre celý obrys pri otáčaní. Guľkové ložisko zabezpečuje valivé uloženie náboja. Pri výmene musí súhlasiť priemer osi a spôsob axiálneho zaistenia; samotná prítomnosť ložiska nenahrádza správne osadenie kolesa.

Zaťaženie v skutočnej prevádzke

Uvedená nosnosť 600–1500 kg patrí ku konkrétnemu kolesu alebo jeho variantu. Pri návrhu vozíka započítajte aj vlastnú hmotnosť konštrukcie a nerovnomerné rozdelenie nákladu. Na nerovnej podlahe nemusia všetky kolesá niesť rovnaký podiel; jednoduchý súčet ich nosností preto nie je návrhom nosnosti celého vozíka.

Konkrétne vyhotovenie a rozmery

• Nosnosť 600–1500 kg podľa variantu.
• Priemer kolesa 160–250 mm.

• Obruč vyrobená z polyuretánu
• Stred kolieska vyrobený z hliníka
• Guľkové ložisko
• Kovová konzola s pozinkovaným povrchom.

35160-16	160	50	GL	205	135 × 110	105 × 75	11	2,30	600
35160-97	160	50	GL	210	135 × 110	105 × 75	11	2,40	600
35175-16	175	50	GL	233	135 × 110	105 × 75	11	2,68	600
35200-16	200	50	GL	245	135 × 110	105 × 75	11	2,86	600
35200-97	200	50	GL	245	135 × 110	105 × 75	11	3,42	800
35250-16	250	76	GL	310	195 × 160	160 × 120	15	3,52	150

Rozmerové nákresy a ďalšie vyhotovenia nájdete v technickom katalógu.

• Nosnosť (kg): 600, 800, 1500.
• Priemer kolesa (mm): 160, 175, 200, 250.
• Rozstup otvorov (mm): 105 × 75, 105 × 75., 160 × 120.
