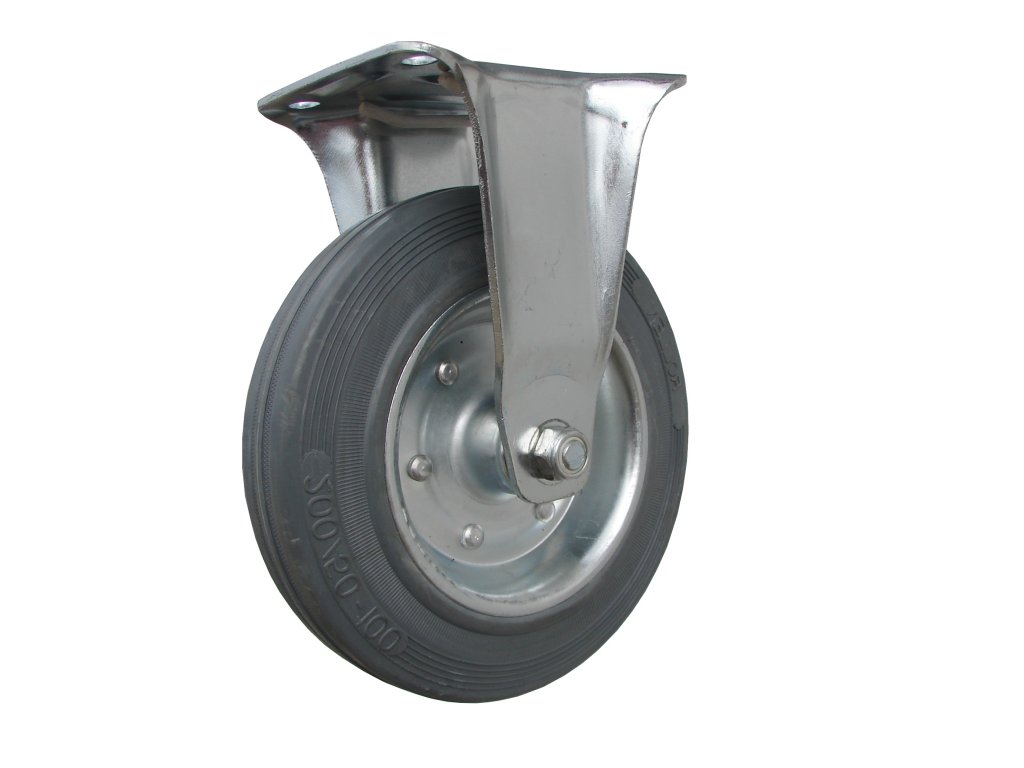

Pevné koliesko, sivá guma, Ø 125–200 mm

Pevné koliesko, sivá guma, Ø 125–200 mm vytvára v podvozku smerovo pevnú oporu. Uplatní sa tam, kde má vozík pokojne držať smer a zatáčanie zabezpečujú ostatné kolieska alebo spôsob vedenia celej zostavy.

Plná guma v pracovnom pojazde

Priemer tohto vyhotovenia je 125–200 mm. Gumová obruč vytvára pružný kontakt s podlahou bez vzduchovej duše. Odpadá hustenie, pritom koleso nie je také tvrdé ako celokovový pojazd. Na mäkkom alebo nerovnom podklade sa výsledný odpor môže výrazne líšiť od jazdy po hladkom betóne.

Uloženie, ktoré musí sedieť

Zaťaženie sa z príruby prenáša do konštrukcie cez montážne skrutky. Porovnajte rozstup otvorov, rozmery dosky a montážnu výšku; pri otočnej verzii ponechajte priestor aj pre celý obrys pri otáčaní. Valčekové uloženie prenáša zaťaženie medzi nábojom a osou. Jeho chod závisí aj od stavu dosadacej plochy osi; opotrebovaná alebo poškodená os môže zhoršiť výsledok aj po výmene kolesa.

Zaťaženie v skutočnej prevádzke

Uvedená nosnosť 140–205 kg patrí ku konkrétnemu kolesu alebo jeho variantu. Pri návrhu vozíka započítajte aj vlastnú hmotnosť konštrukcie a nerovnomerné rozdelenie nákladu. Na nerovnej podlahe nemusia všetky kolesá niesť rovnaký podiel; jednoduchý súčet ich nosností preto nie je návrhom nosnosti celého vozíka.

Konkrétne vyhotovenie a rozmery

• Nosnosť 140–205 kg podľa variantu.
• Priemer kolesa 125–200 mm.

• Transportné koliesko zo sivej gumy
• Disk kolieska vyrobený z kovu
• ihlové ložisko
• Kovová konzola s pozinkovaným povrchom.

64125-14	125	JL	159	113 × 93	80 × 60	9	1,00	140
64160-14	160	JL	195	138 × 114	105 × 80/75	11	2,00	160
64200-14	200	JL	240	138 × 114	105 × 80/75	11	3,00	205

Rozmerové nákresy a ďalšie vyhotovenia nájdete v technickom katalógu.

• Nosnosť (kg): 140, 160, 205.
• Priemer kolesa (mm): 125, 160, 200.
• Rozstup otvorov (mm): 80 × 60, 105 × 80/75.
