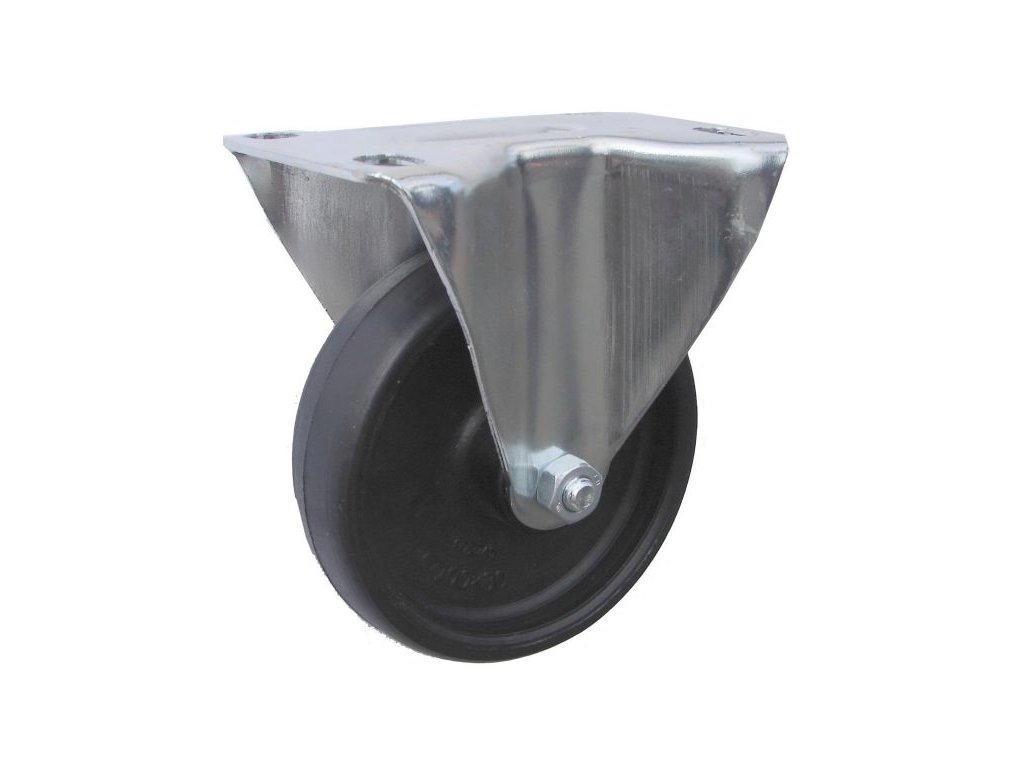

Pevné koliesko pre vysoké teploty, Ø 80–160 mm

Pevné koliesko pre vysoké teploty, Ø 80–160 mm rieši pojazd v prevádzke, kde bežné koliesko naráža na teplotné limity svojho materiálu alebo uloženia. Pri takomto výbere posudzujeme celý diel: behúň, stred, ložisko aj konzolu, nie iba teplotu uvedenú pri jednom materiáli.

Polyamid na pevnom podklade

Priemer tohto vyhotovenia je 80–160 mm. Tvrdý polyamidový behúň má na rovnej pevnej podlahe malú deformáciu. Jeho zmyslom je nosný, ľahko odvaľovaný pojazd; pri škárach alebo citlivom náklade však treba rátať s menším tlmením než pri pružnej obruči.

Uloženie, ktoré musí sedieť

Zaťaženie sa z príruby prenáša do konštrukcie cez montážne skrutky. Porovnajte rozstup otvorov, rozmery dosky a montážnu výšku; pri otočnej verzii ponechajte priestor aj pre celý obrys pri otáčaní. Klzné uloženie má jednoduchú konštrukciu bez valivých telies. Pri pravidelnom presúvaní ťažkého zariadenia preto posudzujte aj odpor pri rozjazde, nielen menovitú nosnosť.

Zaťaženie v skutočnej prevádzke

Uvedená nosnosť 100 kg patrí ku konkrétnemu kolesu alebo jeho variantu. Pri návrhu vozíka započítajte aj vlastnú hmotnosť konštrukcie a nerovnomerné rozdelenie nákladu. Na nerovnej podlahe nemusia všetky kolesá niesť rovnaký podiel; jednoduchý súčet ich nosností preto nie je návrhom nosnosti celého vozíka.

Konkrétne vyhotovenie a rozmery

• Priemer kolesa 80–160 mm.

• Transportné koliesko vyrobené z polyamidu
• Odolné voči vysokým teplotám do 250 °C
• Klzné uloženie
• Kovová konzola s pozinkovaným povrchom.

46080-15	80	KL	104	60 × 80	0,46	100
46100-15	100	KL	123	60 × 80	0,50	100
46125-15	125	KL	190	80 × 107	1,20	100

Rozmerové nákresy a ďalšie vyhotovenia nájdete v technickom katalógu.

• Priemer kolesa (mm): 80, 100, 160.
• Rozstup otvorov (mm): 60 × 80, 80 × 107.
