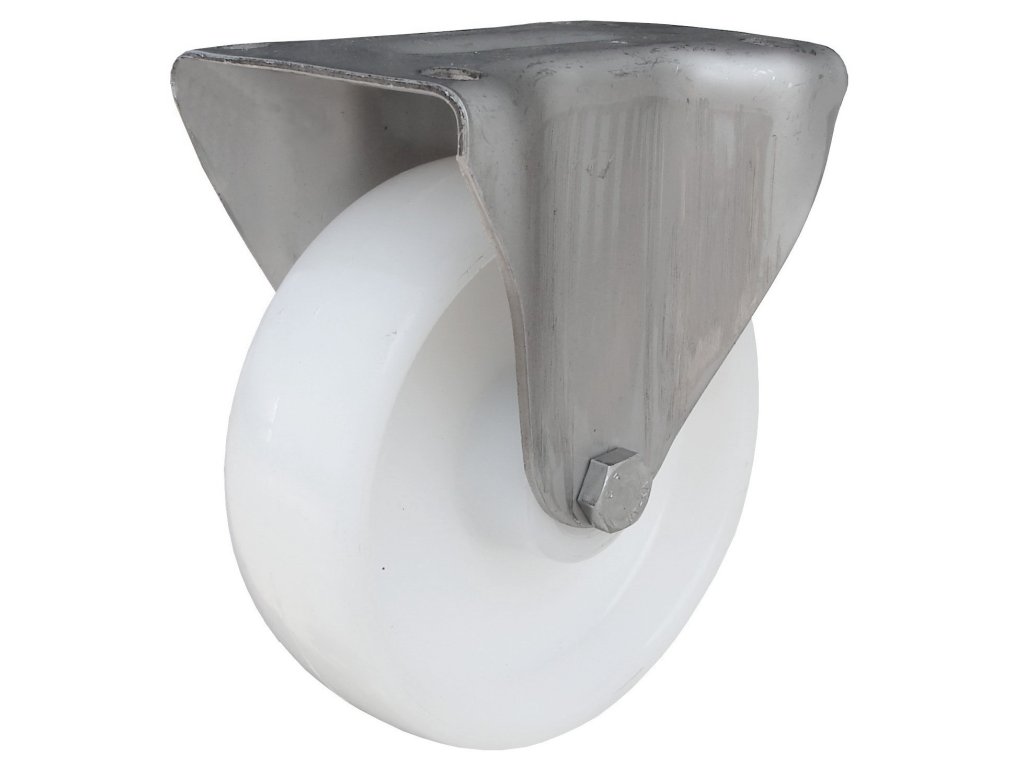

Pevné koliesko s nerezovou konzolou, polyamidové, Ø 80–200 mm

Pevné koliesko s nerezovou konzolou, polyamidové, Ø 80–200 mm vytvára v podvozku smerovo pevnú oporu. Uplatní sa tam, kde má vozík pokojne držať smer a zatáčanie zabezpečujú ostatné kolieska alebo spôsob vedenia celej zostavy.

Polyamid na pevnom podklade

Priemer tohto vyhotovenia je 80–200 mm. Tvrdý polyamidový behúň má na rovnej pevnej podlahe malú deformáciu. Jeho zmyslom je nosný, ľahko odvaľovaný pojazd; pri škárach alebo citlivom náklade však treba rátať s menším tlmením než pri pružnej obruči.

Uloženie, ktoré musí sedieť

Zaťaženie sa z príruby prenáša do konštrukcie cez montážne skrutky. Porovnajte rozstup otvorov, rozmery dosky a montážnu výšku; pri otočnej verzii ponechajte priestor aj pre celý obrys pri otáčaní. Na karte sú zastúpené rozdielne vyhotovenia uloženia. Ložisko a príslušný objednávací kód vyberajte spoločne podľa konkrétneho variantu.

Zaťaženie v skutočnej prevádzke

Uvedená nosnosť 100–180 kg patrí ku konkrétnemu kolesu alebo jeho variantu. Pri návrhu vozíka započítajte aj vlastnú hmotnosť konštrukcie a nerovnomerné rozdelenie nákladu. Na nerovnej podlahe nemusia všetky kolesá niesť rovnaký podiel; jednoduchý súčet ich nosností preto nie je návrhom nosnosti celého vozíka.

Konkrétne vyhotovenie a rozmery

• Nosnosť 100–180 kg podľa variantu.
• Priemer kolesa 80–200 mm.

• Transportné koliesko vyrobené z polyamidu
• Klzné uloženie, alebo ihlové ložisko
• Kvalitná nerezová konzola

50080-14	80	JL	104	60 × 80	0,44	100
50100-14	100	JL	123	60 × 80	0,55	100
50125-14	125	JL	155	60 × 80	0,75	100
50160-14	160	JL	190	80 × 107	1,30	160
50200-14	200	JL	235	80 × 107	1,80	180
50080-15	80	KL	104	60 × 80	0,44	100
50100-15	100	KL	123	60 × 80	0,55	100
50125-15	125	KL	155	60 × 80	0,75	100
50160-15	160	KL	190	80 × 107	1,30	160
50200-15	20	KL	235	80 × 107	1,80	180

Rozmerové nákresy a ďalšie vyhotovenia nájdete v technickom katalógu.

• Nosnosť (kg): 100, 160, 180.
• Priemer kolesa (mm): 80, 100, 125, 160, 200.
• Ložisko: valčekové, kluzné.
