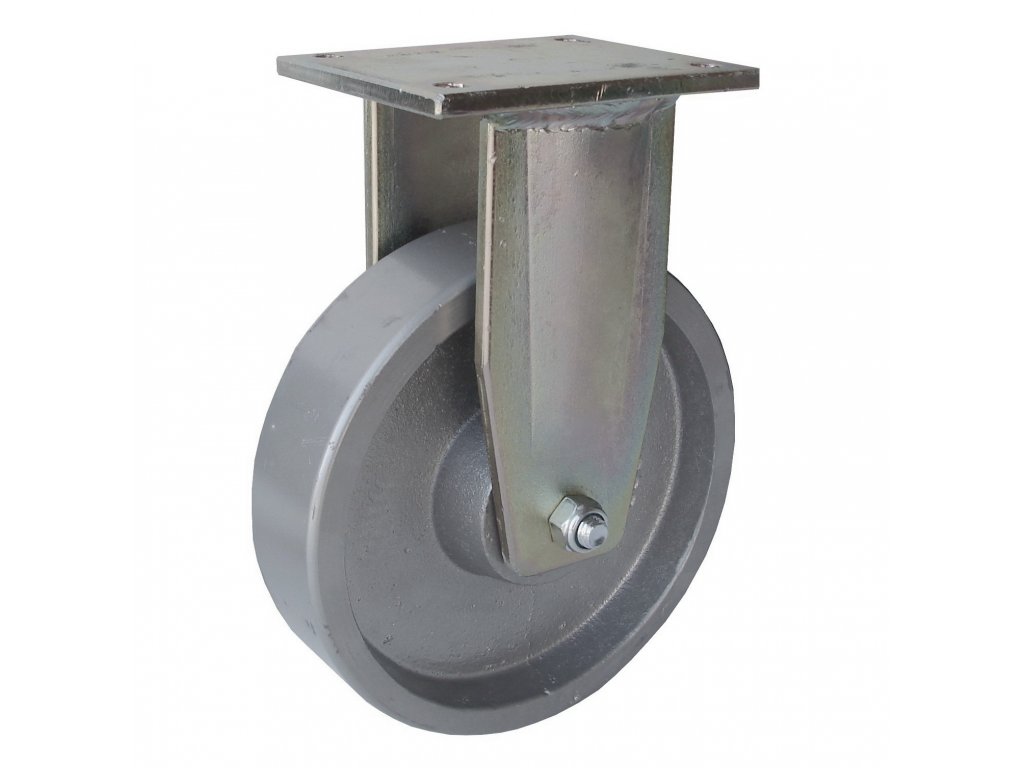

Pevné koliesko, vysoká nosnosť, Ø 80–200 mm

Pevné koliesko, vysoká nosnosť, Ø 80–200 mm vytvára v podvozku smerovo pevnú oporu. Uplatní sa tam, kde má vozík pokojne držať smer a zatáčanie zabezpečujú ostatné kolieska alebo spôsob vedenia celej zostavy.

Pevný materiál vyžaduje vhodnú dráhu

Priemer tohto vyhotovenia je 80–200 mm. Kovové koleso prenáša zaťaženie cez tvrdú kontaktnú plochu. Konštruktér musí posúdiť aj dráhu a jej únosnosť: vysoká nosnosť samotného kolesa automaticky neznamená vhodnosť pre každú podlahovú krytinu.

Uloženie, ktoré musí sedieť

Zaťaženie sa z príruby prenáša do konštrukcie cez montážne skrutky. Porovnajte rozstup otvorov, rozmery dosky a montážnu výšku; pri otočnej verzii ponechajte priestor aj pre celý obrys pri otáčaní. Guľkové ložisko zabezpečuje valivé uloženie náboja. Pri výmene musí súhlasiť priemer osi a spôsob axiálneho zaistenia; samotná prítomnosť ložiska nenahrádza správne osadenie kolesa.

Zaťaženie v skutočnej prevádzke

Uvedená nosnosť 600–1200 kg patrí ku konkrétnemu kolesu alebo jeho variantu. Pri návrhu vozíka započítajte aj vlastnú hmotnosť konštrukcie a nerovnomerné rozdelenie nákladu. Na nerovnej podlahe nemusia všetky kolesá niesť rovnaký podiel; jednoduchý súčet ich nosností preto nie je návrhom nosnosti celého vozíka.

Konkrétne vyhotovenie a rozmery

• Nosnosť 600–1200 kg podľa variantu.
• Priemer kolesa 80–200 mm.
• Celokovové koleso s nosnosťou 600 až 1 200 kg podľa variantu.

• Kvalitné kovové koleso
• Vysoká nosnosť
• Guľkové ložiská
• Oceľová konzola s pozinkovaným povrchom.

48080-16	80	GL	134	60 × 80	11	2,65	600
48100-16	100	GL	154	60 × 80	11	3,40	600
48125-16	125	GL	174	80 × 107	11	4,80	800
48160-16	160	GL	220	80 × 107	11	6,80	1000
48200-16	200	GL	260	80 × 107	11	8,50	1200

Rozmerové nákresy a ďalšie vyhotovenia nájdete v technickom katalógu.

V ponuke si môžete prezrieť aj tieto súvisiace modely: Koliesko otočné s prírubou, vysoká nosnosť 48080-06.

• Nosnosť (kg): 600, 800, 1000, 1200.
• Priemer kolesa (mm): 80, 100, 125, 160, 200.
• Celková výška (mm): 134, 154, 174, 220, 260.
