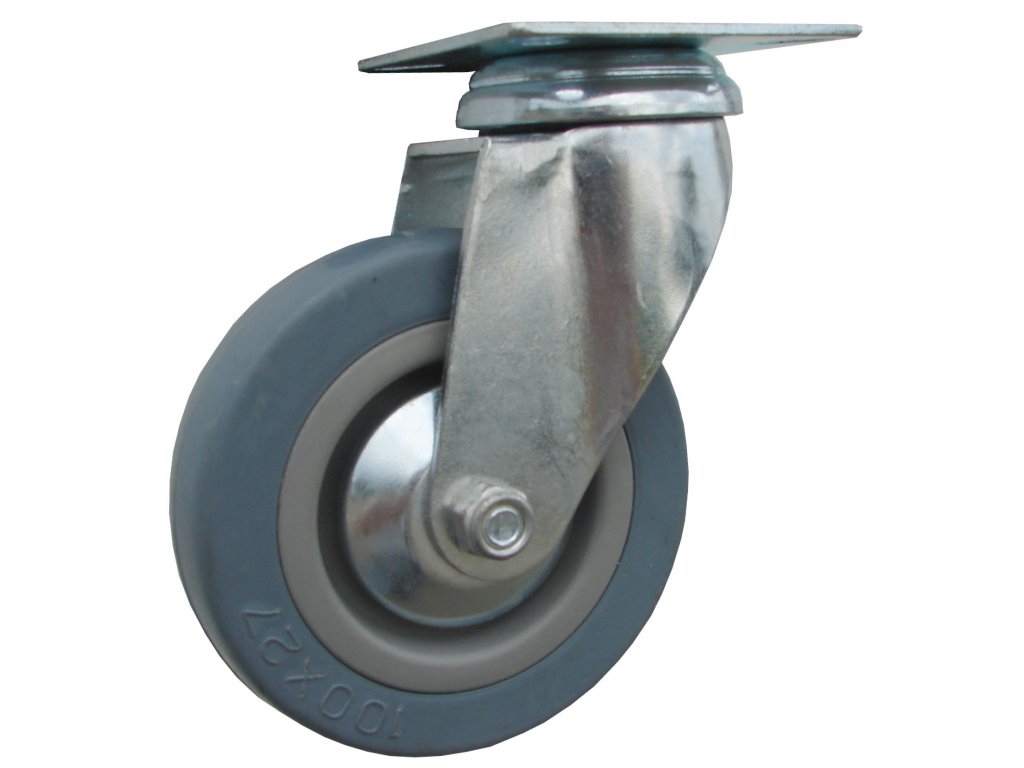

Otočné koliesko, sivá guma, Ø 50–125 mm, séria 59000

Otočné koliesko, sivá guma, Ø 50–125 mm, séria 59000 ovplyvňuje, ako ochotne sa zariadenie rozbehne a otočí v obmedzenom priestore. Pri návrhu podvozka rozlišujeme vlastnosti samotného kolesa a funkciu otočnej konzoly — každá časť rieši inú stránku manipulácie.

Plná guma v pracovnom pojazde

Priemer tohto vyhotovenia je 50–125 mm. Gumová obruč vytvára pružný kontakt s podlahou bez vzduchovej duše. Odpadá hustenie, pritom koleso nie je také tvrdé ako celokovový pojazd. Na mäkkom alebo nerovnom podklade sa výsledný odpor môže výrazne líšiť od jazdy po hladkom betóne.

Uloženie, ktoré musí sedieť

Zaťaženie sa z príruby prenáša do konštrukcie cez montážne skrutky. Porovnajte rozstup otvorov, rozmery dosky a montážnu výšku; pri otočnej verzii ponechajte priestor aj pre celý obrys pri otáčaní. Klzné uloženie má jednoduchú konštrukciu bez valivých telies. Pri pravidelnom presúvaní ťažkého zariadenia preto posudzujte aj odpor pri rozjazde, nielen menovitú nosnosť.

Zaťaženie v skutočnej prevádzke

Uvedená nosnosť 30–60 kg patrí ku konkrétnemu kolesu alebo jeho variantu. Pri návrhu vozíka započítajte aj vlastnú hmotnosť konštrukcie a nerovnomerné rozdelenie nákladu. Na nerovnej podlahe nemusia všetky kolesá niesť rovnaký podiel; jednoduchý súčet ich nosností preto nie je návrhom nosnosti celého vozíka.

Konkrétne vyhotovenie a rozmery

• Nosnosť 30–60 kg podľa variantu.
• Priemer kolesa 50–125 mm.

• Obruč vyrobená zo sivej gumy
• Disk kolieska vyrobený z tvrdého plastu
• Veľmi univerzálne použitie, vhodné najmä pre použitie na nábytok.
• Sivý gumový behúň kolesa nezanecháva stopy a čiary na používanom povrchu.

59050-05	50	KL	72	25	50 × 50	36 × 36	6,2	0,22	30
59065-05	65	KL	94	30	65 × 65	49 × 49	6,2	0,35	35
59075-05	75	KL	104	33	65 × 65	49 × 49	6,2	0,38	40
59100-05	100	KL	134	38	75 × 75	55 × 55	8,5	0,69	55
59125-05	125	KL	161	33	75 × 75	55 × 55	8,5	0,84	60

Rozmerové nákresy a ďalšie vyhotovenia nájdete v technickom katalógu.

• Nosnosť (kg): 30, 35, 40, 55, 60.
• Priemer kolesa (mm): 50, 65, 75, 100, 125.
• Rozstup otvorov (mm): 36 × 36, 49 × 49, 55 × 55.
