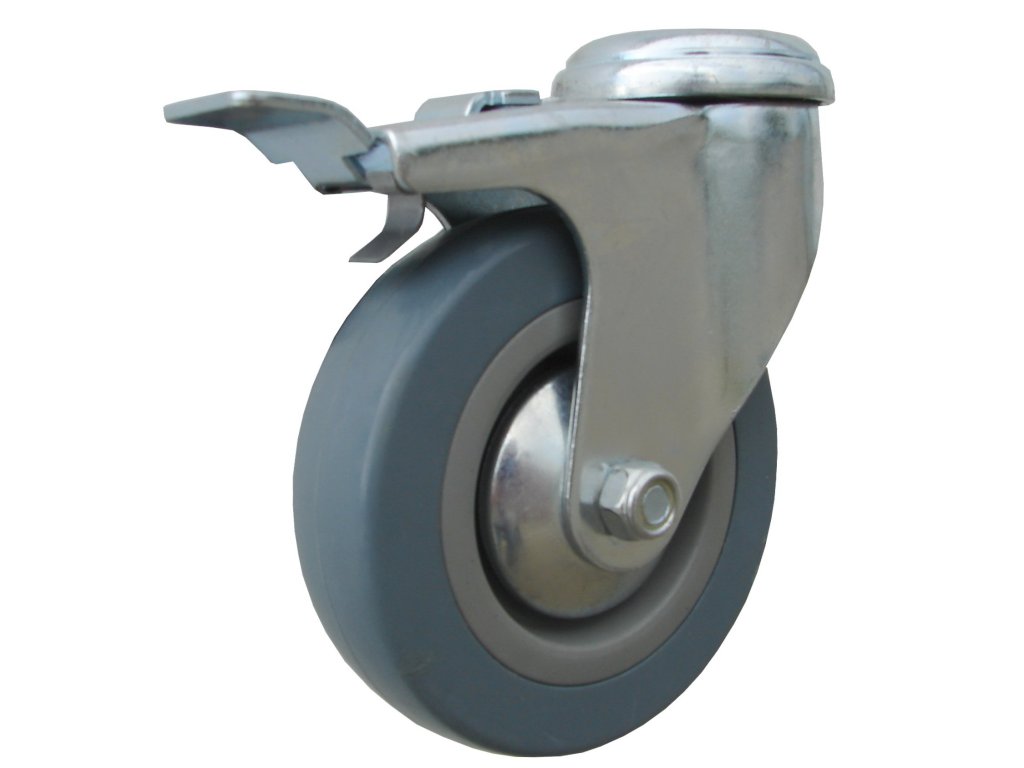

Otočné koliesko s otvorom a brzdou, sivá guma, Ø 50–125 mm, séria 59000

Otočné koliesko s otvorom a brzdou, sivá guma, Ø 50–125 mm, séria 59000 ovplyvňuje, ako ochotne sa zariadenie rozbehne a otočí v obmedzenom priestore. Pri návrhu podvozka rozlišujeme vlastnosti samotného kolesa a funkciu otočnej konzoly — každá časť rieši inú stránku manipulácie.

Plná guma v pracovnom pojazde

Priemer tohto vyhotovenia je 50–125 mm. Gumová obruč vytvára pružný kontakt s podlahou bez vzduchovej duše. Odpadá hustenie, pritom koleso nie je také tvrdé ako celokovový pojazd. Na mäkkom alebo nerovnom podklade sa výsledný odpor môže výrazne líšiť od jazdy po hladkom betóne.

Uloženie, ktoré musí sedieť

Stredový otvor musí zodpovedať spojovaciemu prvku aj dosadacej ploche zariadenia. Okrem priemeru spojenia posúďte montážnu výšku a priestor potrebný na vytočenie kolieska. Brzda je určená na zaistenie pojazdu. Rozsah blokovania overte pri konkrétnom variante — brzda kolesa a blokovanie otočnej hlavy nie sú rovnaká funkcia. Klzné uloženie má jednoduchú konštrukciu bez valivých telies. Pri pravidelnom presúvaní ťažkého zariadenia preto posudzujte aj odpor pri rozjazde, nielen menovitú nosnosť.

Zaťaženie v skutočnej prevádzke

Uvedená nosnosť 30–60 kg patrí ku konkrétnemu kolesu alebo jeho variantu. Pri návrhu vozíka započítajte aj vlastnú hmotnosť konštrukcie a nerovnomerné rozdelenie nákladu. Na nerovnej podlahe nemusia všetky kolesá niesť rovnaký podiel; jednoduchý súčet ich nosností preto nie je návrhom nosnosti celého vozíka.

Konkrétne vyhotovenie a rozmery

• Nosnosť 30–60 kg podľa variantu.
• Priemer kolesa 50–125 mm.

• Obruč vyrobená zo sivej gumy
• Disk kolieska vyrobený z tvrdého plastu
• Veľmi univerzálne použitie, vhodné najmä pre použitie na nábytok.
• Sivý gumový behúň kolesa nezanecháva stopy a čiary na používanom povrchu.

59050-22	50	KL	70	25	10,5	0,20	30
59065-22	65	KL	91	30	10,5	0,33	35
59075-22	75	KL	101	33	10,5	0,37	40
59100-22	100	KL	132	38	12,9	0,69	55
59125-22	125	KL	158	33	12,9	0,82	60

Rozmerové nákresy a ďalšie vyhotovenia nájdete v technickom katalógu.

• Nosnosť (kg): 30, 35, 40, 55, 60.
• Priemer kolesa (mm): 50, 65, 75, 100, 125.
• Celková výška (mm): 70, 91, 101, 132, 158.
