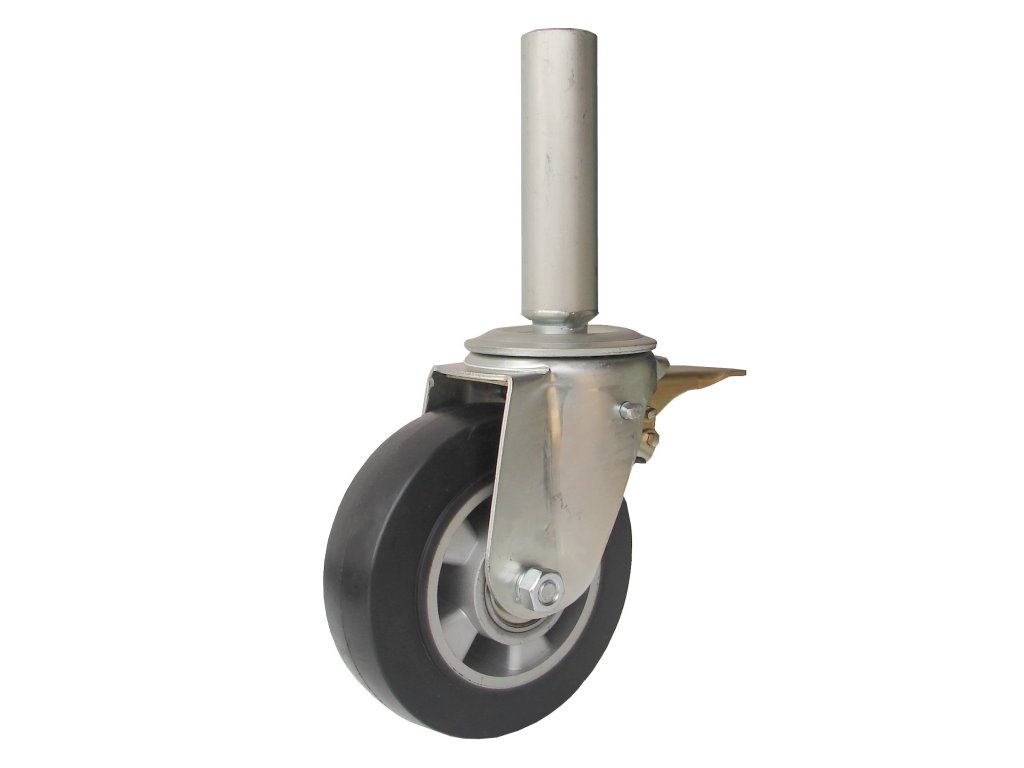

Otočné koliesko s brzdou a rúrkovým čapom, elastická guma, Ø 125–200 mm
Kód: KLS37125-63
Súvisiaci tovar
Podrobný popis
Otočné koliesko s brzdou a rúrkovým čapom, elastická guma, Ø 125–200 mm ovplyvňuje, ako ochotne sa zariadenie rozbehne a otočí v obmedzenom priestore. Pri návrhu podvozka rozlišujeme vlastnosti samotného kolesa a funkciu otočnej konzoly — každá časť rieši inú stránku manipulácie.
Pružnosť v mieste kontaktu
Priemer tohto vyhotovenia je 125–200 mm. Elastický behúň sa pod zaťažením prispôsobuje kontaktu s podlahou. Tým pomáha tlmiť drobné rázy pri jazde; skutočný rozjazdový odpor však závisí aj od hmotnosti zariadenia, priemeru kolesa a stavu podlahy.
Uloženie, ktoré musí sedieť
Čapové uchytenie vyžaduje zhodný priemer, dĺžku a spôsob zaistenia v prijímacom otvore. Závitový, hladký a rúrkový čap nie sú vzájomne zameniteľné iba preto, že majú podobný priemer. Brzda je určená na zaistenie pojazdu. Rozsah blokovania overte pri konkrétnom variante — brzda kolesa a blokovanie otočnej hlavy nie sú rovnaká funkcia. Guľkové ložisko zabezpečuje valivé uloženie náboja. Pri výmene musí súhlasiť priemer osi a spôsob axiálneho zaistenia; samotná prítomnosť ložiska nenahrádza správne osadenie kolesa.
Zaťaženie v skutočnej prevádzke
Uvedená nosnosť 250–400 kg patrí ku konkrétnemu kolesu alebo jeho variantu. Pri návrhu vozíka započítajte aj vlastnú hmotnosť konštrukcie a nerovnomerné rozdelenie nákladu. Na nerovnej podlahe nemusia všetky kolesá niesť rovnaký podiel; jednoduchý súčet ich nosností preto nie je návrhom nosnosti celého vozíka.
Konkrétne vyhotovenie a rozmery
- Nosnosť 250–400 kg podľa variantu.
- Priemer kolesa 125–200 mm.
- Obruč vyrobená z elastickej gumy
- Disk kolieska vyrobený z hliníka
- Guľkové ložiská
- Oceľová konzola s pozinkovaným povrchom.
 |  |  |  |  |  |  |  |  |  |
|---|---|---|---|---|---|---|---|---|---|
| 37125-62 | 125 | 50 | GL | 155 | 53 | 38 | 143 | 3,20 | 250 |
| 37160-62 | 160 | 50 | GL | 195 | 49 | 38 | 143 | 3,50 | 300 |
| 37180-62 | 180 | 50 | GL | 225 | 55 | 38 | 143 | 3,87 | 350 |
| 37200-62 | 200 | 50 | GL | 235 | 55 | 38 | 143 | 4,10 | 400 |
Rozmerové nákresy a ďalšie vyhotovenia nájdete v technickom katalógu.
- Nosnosť (kg): 250, 300, 350, 400.
- Priemer kolesa (mm): 125, 160, 180, 200.
- Celková výška (mm): 155, 195, 225, 235.
Dodatočné parametre
| Kategória: | Kolesá |
|---|---|
| Záruka: | 2 roky |
| Ložisko: | Guľkové |
| Materiál behúňa: | čierna guma |
| Materiál disku: | hliník |
| Nosnosť (kg): | 250, 300, 350, 400 |
| Priemer (mm): | 125, 160, 180, 200 |
| Uchytenie: | pres čap |
| šírka behúňa (mm): | 50 |
| celková výška (mm): | 155-235 |
| excentricita otáčania (mm): | 49-55 |
| priemer čapu (mm): | 38 |
| výška čapu (mm): | 143 |
