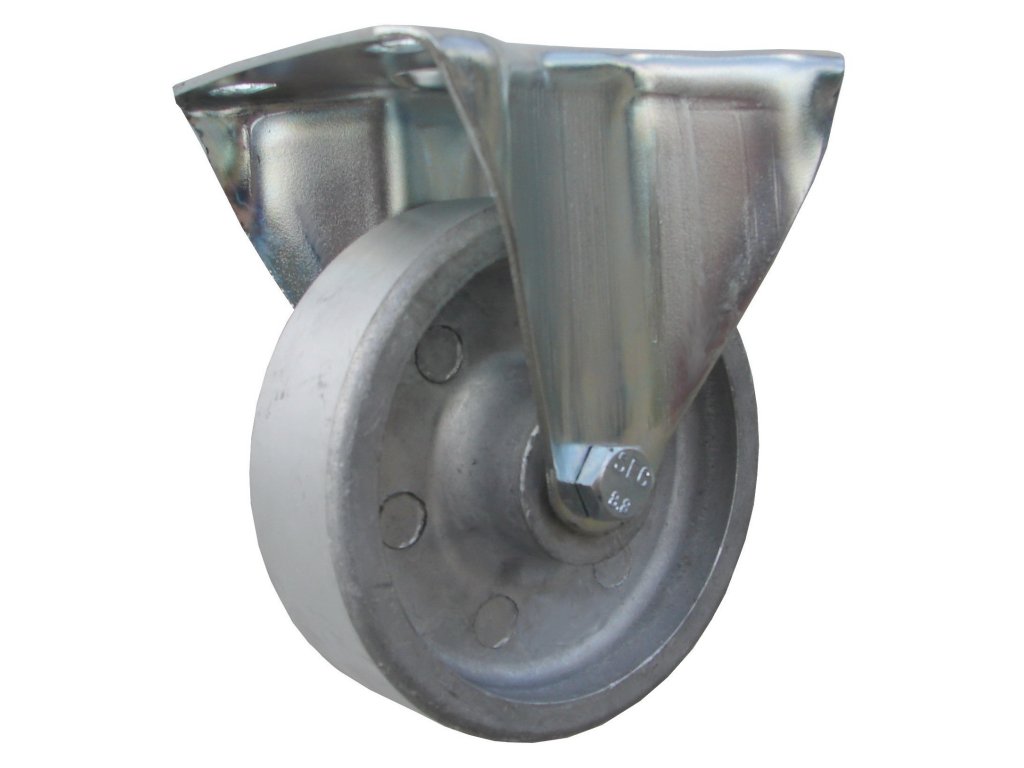

Pevné koliesko pre vysoké teploty, Ø 100–180 mm

Pevné koliesko pre vysoké teploty, Ø 100–180 mm rieši pojazd v prevádzke, kde bežné koliesko naráža na teplotné limity svojho materiálu alebo uloženia. Pri takomto výbere posudzujeme celý diel: behúň, stred, ložisko aj konzolu, nie iba teplotu uvedenú pri jednom materiáli.

Pevný materiál vyžaduje vhodnú dráhu

Priemer tohto vyhotovenia je 100–180 mm. Kovové koleso prenáša zaťaženie cez tvrdú kontaktnú plochu. Konštruktér musí posúdiť aj dráhu a jej únosnosť: vysoká nosnosť samotného kolesa automaticky neznamená vhodnosť pre každú podlahovú krytinu.

Uloženie, ktoré musí sedieť

Zaťaženie sa z príruby prenáša do konštrukcie cez montážne skrutky. Porovnajte rozstup otvorov, rozmery dosky a montážnu výšku; pri otočnej verzii ponechajte priestor aj pre celý obrys pri otáčaní. Klzné uloženie má jednoduchú konštrukciu bez valivých telies. Pri pravidelnom presúvaní ťažkého zariadenia preto posudzujte aj odpor pri rozjazde, nielen menovitú nosnosť.

Zaťaženie v skutočnej prevádzke

Uvedená nosnosť 100–200 kg patrí ku konkrétnemu kolesu alebo jeho variantu. Pri návrhu vozíka započítajte aj vlastnú hmotnosť konštrukcie a nerovnomerné rozdelenie nákladu. Na nerovnej podlahe nemusia všetky kolesá niesť rovnaký podiel; jednoduchý súčet ich nosností preto nie je návrhom nosnosti celého vozíka.

Konkrétne vyhotovenie a rozmery

• Nosnosť 100–200 kg podľa variantu.
• Priemer kolesa 100–180 mm.

• Transportné koliesko vyrobené z kovu
• Odolné voči vysokým teplotám do 250 °C
• Klzné uloženie, alebo ihlové ložisko
• Kovová konzola.

47100-15	100	KL	123	60 × 80	0,65	100
47140-14	140	JL	175	80 × 107	2,07	200
47180-14	180	JL	222	80 × 107	2,47	200

Rozmerové nákresy a ďalšie vyhotovenia nájdete v technickom katalógu.

• Nosnosť (kg): 100, 200.
• Priemer kolesa (mm): 100, 140, 180.
• Rozstup otvorov (mm): 60 × 80, 80 × 107.
