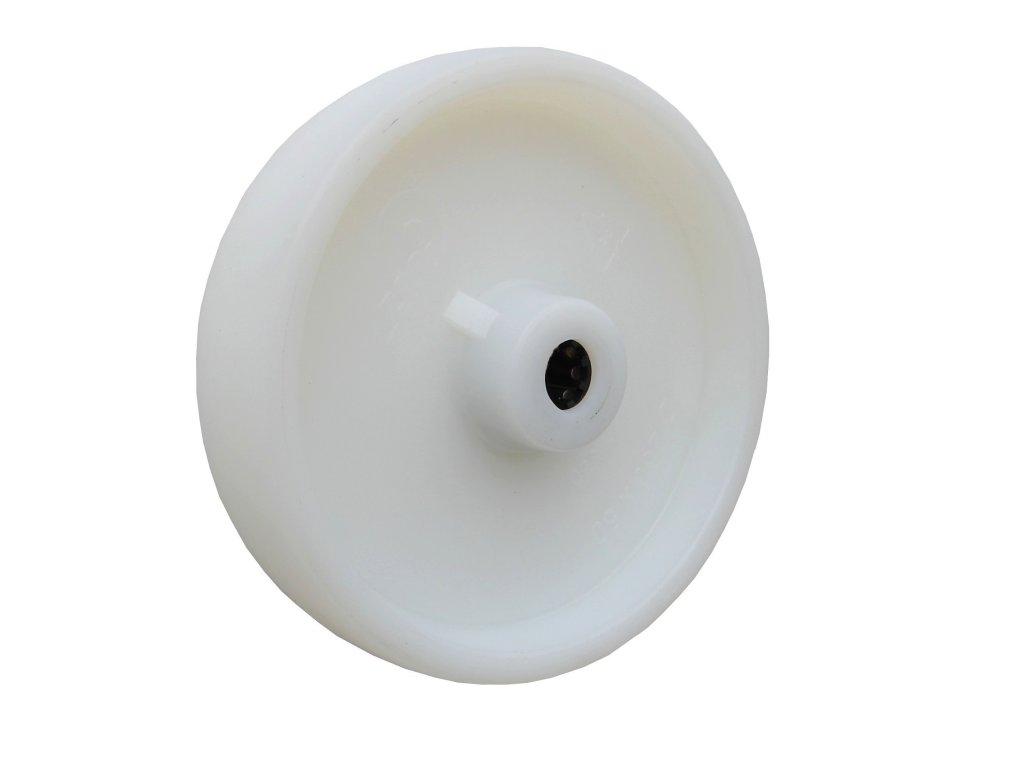

Koliesko samostatné, polyamidové, Ø 80–200 mm

Koliesko samostatné, polyamidové, Ø 80–200 mm je samostatné koleso pre zodpovedajúcu os alebo konzolu. Pri jeho výbere sa oplatí začať pracovným povrchom a uložením: tieto dva údaje ovplyvňujú chod pojazdu aj to, či diel zapadne do existujúcej konštrukcie.

Polyamid na pevnom podklade

Priemer tohto vyhotovenia je 80–200 mm. Tvrdý polyamidový behúň má na rovnej pevnej podlahe malú deformáciu. Jeho zmyslom je nosný, ľahko odvaľovaný pojazd; pri škárach alebo citlivom náklade však treba rátať s menším tlmením než pri pružnej obruči.

Uloženie, ktoré musí sedieť

Pred montážou porovnajte otvor pre os, dĺžku náboja a vnútornú šírku konzoly. Príliš dlhý alebo krátky náboj môže zmeniť vôľu a spôsob zaistenia aj pri zhodnom vonkajšom priemere kolesa. Valčekové uloženie prenáša zaťaženie medzi nábojom a osou. Jeho chod závisí aj od stavu dosadacej plochy osi; opotrebovaná alebo poškodená os môže zhoršiť výsledok aj po výmene kolesa.

Zaťaženie v skutočnej prevádzke

Uvedená nosnosť 100–180 kg patrí ku konkrétnemu kolesu alebo jeho variantu. Pri návrhu vozíka započítajte aj vlastnú hmotnosť konštrukcie a nerovnomerné rozdelenie nákladu. Na nerovnej podlahe nemusia všetky kolesá niesť rovnaký podiel; jednoduchý súčet ich nosností preto nie je návrhom nosnosti celého vozíka.

Konkrétne vyhotovenie a rozmery

• Nosnosť 100–180 kg podľa variantu.
• Priemer kolesa 80–200 mm.

• Transportné koliesko vyrobené z polyamidu
• ihlové ložisko

45080-01	80	JL	15	40	0,12	100
45100-01	100	JL	15	40	0,15	100
45125-01	125	JL	15	50	0,33	150
45140-01	140	JL	15	50	0,30	150
45160-01	160	JL	20	60	0,60	160
45200-01	200	JL	20	60	0,75	180

Rozmerové nákresy a ďalšie vyhotovenia nájdete v technickom katalógu.

• Nosnosť (kg): 100, 150, 160, 180.
• Priemer kolesa (mm): 80, 100, 125, 140, 160, 200.
• Priemer/dĺžka náboja (mm): 15/40, 15/50, 20/60.
