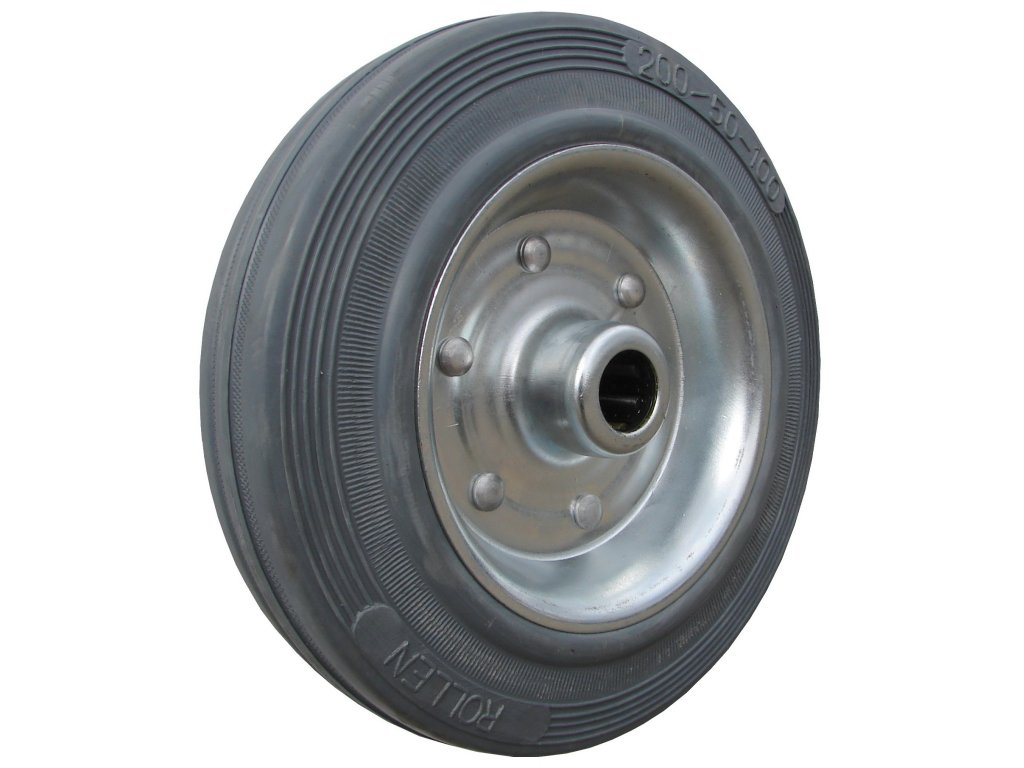

Koliesko samostatné, sivá guma, Ø 80–200 mm

Koliesko samostatné, sivá guma, Ø 80–200 mm je samostatné koleso pre zodpovedajúcu os alebo konzolu. Pri jeho výbere sa oplatí začať pracovným povrchom a uložením: tieto dva údaje ovplyvňujú chod pojazdu aj to, či diel zapadne do existujúcej konštrukcie.

Plná guma v pracovnom pojazde

Priemer tohto vyhotovenia je 80–200 mm. Gumová obruč vytvára pružný kontakt s podlahou bez vzduchovej duše. Odpadá hustenie, pritom koleso nie je také tvrdé ako celokovový pojazd. Na mäkkom alebo nerovnom podklade sa výsledný odpor môže výrazne líšiť od jazdy po hladkom betóne.

Uloženie, ktoré musí sedieť

Pred montážou porovnajte otvor pre os, dĺžku náboja a vnútornú šírku konzoly. Príliš dlhý alebo krátky náboj môže zmeniť vôľu a spôsob zaistenia aj pri zhodnom vonkajšom priemere kolesa. Valčekové uloženie prenáša zaťaženie medzi nábojom a osou. Jeho chod závisí aj od stavu dosadacej plochy osi; opotrebovaná alebo poškodená os môže zhoršiť výsledok aj po výmene kolesa.

Zaťaženie v skutočnej prevádzke

Uvedená nosnosť 60–205 kg patrí ku konkrétnemu kolesu alebo jeho variantu. Pri návrhu vozíka započítajte aj vlastnú hmotnosť konštrukcie a nerovnomerné rozdelenie nákladu. Na nerovnej podlahe nemusia všetky kolesá niesť rovnaký podiel; jednoduchý súčet ich nosností preto nie je návrhom nosnosti celého vozíka.

Konkrétne vyhotovenie a rozmery

• Nosnosť 60–205 kg podľa variantu.
• Priemer kolesa 80–200 mm.

• Transportné koliesko zo sivej gumy
• Disk kolieska vyrobený z kovu
• ihlové ložisko
• Kovová konzola s pozinkovaným povrchom.

64080-01	80	JL	12	37	0,40	60
64100-01	100	JL	12	37	0,60	80
64125-01	125	JL	15	47	0,80	140
64160-01	160	JL	20	57	1,00	160
64200-01	200	JL	20	57	1,60	205

Rozmerové nákresy a ďalšie vyhotovenia nájdete v technickom katalógu.

• Nosnosť (kg): 60, 80, 140, 160, 205.
• Priemer kolesa (mm): 80, 100, 125, 160, 200.
• Priemer/dĺžka náboja (mm): 12/37, 15/47, 20/57.
