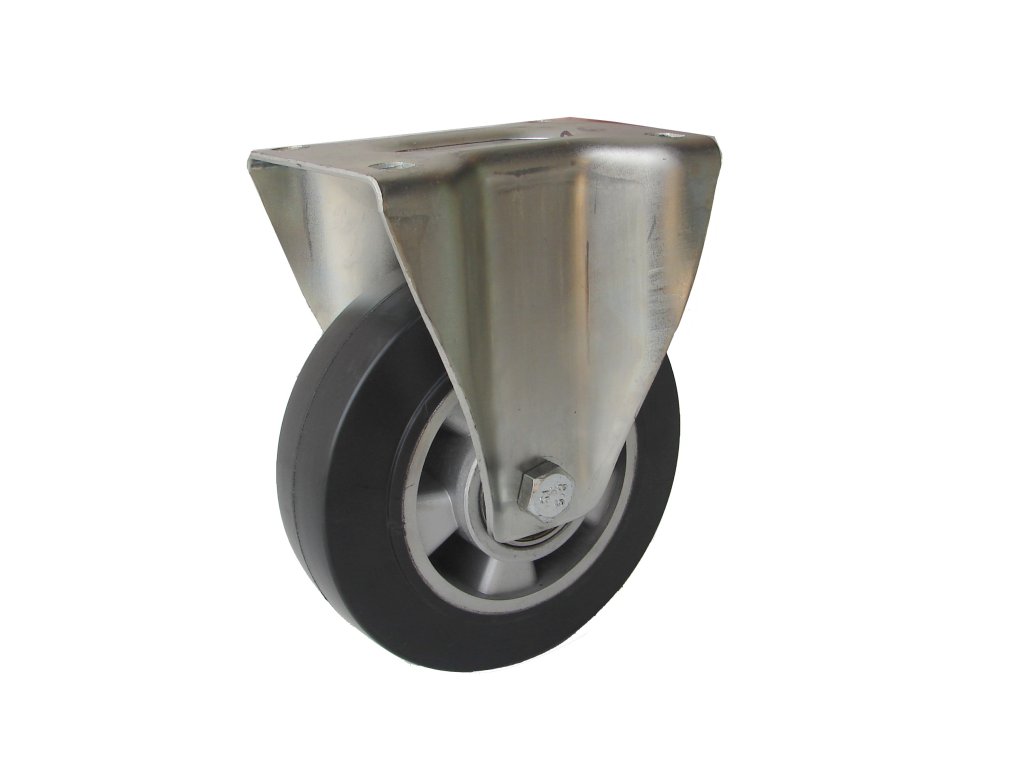

Pevné koliesko, elastická guma, Ø 125–250 mm

Pevné koliesko, elastická guma, Ø 125–250 mm vytvára v podvozku smerovo pevnú oporu. Uplatní sa tam, kde má vozík pokojne držať smer a zatáčanie zabezpečujú ostatné kolieska alebo spôsob vedenia celej zostavy.

Pružnosť v mieste kontaktu

Priemer tohto vyhotovenia je 125–250 mm. Elastický behúň sa pod zaťažením prispôsobuje kontaktu s podlahou. Tým pomáha tlmiť drobné rázy pri jazde; skutočný rozjazdový odpor však závisí aj od hmotnosti zariadenia, priemeru kolesa a stavu podlahy.

Uloženie, ktoré musí sedieť

Zaťaženie sa z príruby prenáša do konštrukcie cez montážne skrutky. Porovnajte rozstup otvorov, rozmery dosky a montážnu výšku; pri otočnej verzii ponechajte priestor aj pre celý obrys pri otáčaní. Guľkové ložisko zabezpečuje valivé uloženie náboja. Pri výmene musí súhlasiť priemer osi a spôsob axiálneho zaistenia; samotná prítomnosť ložiska nenahrádza správne osadenie kolesa.

Zaťaženie v skutočnej prevádzke

Uvedená nosnosť 250–400 kg patrí ku konkrétnemu kolesu alebo jeho variantu. Pri návrhu vozíka započítajte aj vlastnú hmotnosť konštrukcie a nerovnomerné rozdelenie nákladu. Na nerovnej podlahe nemusia všetky kolesá niesť rovnaký podiel; jednoduchý súčet ich nosností preto nie je návrhom nosnosti celého vozíka.

Konkrétne vyhotovenie a rozmery

• Nosnosť 250–400 kg podľa variantu.
• Priemer kolesa 125–250 mm.

• Obruč vyrobená z elastickej gumy
• Disk kolieska vyrobený z hliníka
• Guľkové ložiská
• Oceľová konzola s pozinkovaným povrchom.

37125-16	125	50	GL	160	135 × 110	105 × 80/75	11	1,80	250
37160-16	160	50	GL	200	135 × 110	105 × 80/75	11	2,16	300
37180-16	180	50	GL	230	135 × 110	105 × 80/75	11	2,57	350
37200-16	200	50	GL	240	135 × 110	105 × 80/75	11	2,96	400
37250-16	250	76	GL	303	195 × 160	160 × 120	14,5	3,10	400

Rozmerové nákresy a ďalšie vyhotovenia nájdete v technickom katalógu.

• Nosnosť (kg): 250, 300, 350, 400.
• Priemer kolesa (mm): 125, 160, 180, 200, 250.
• Rozstup otvorov (mm): 105 × 80/75, 150 × 80/75, 160 × 120.
