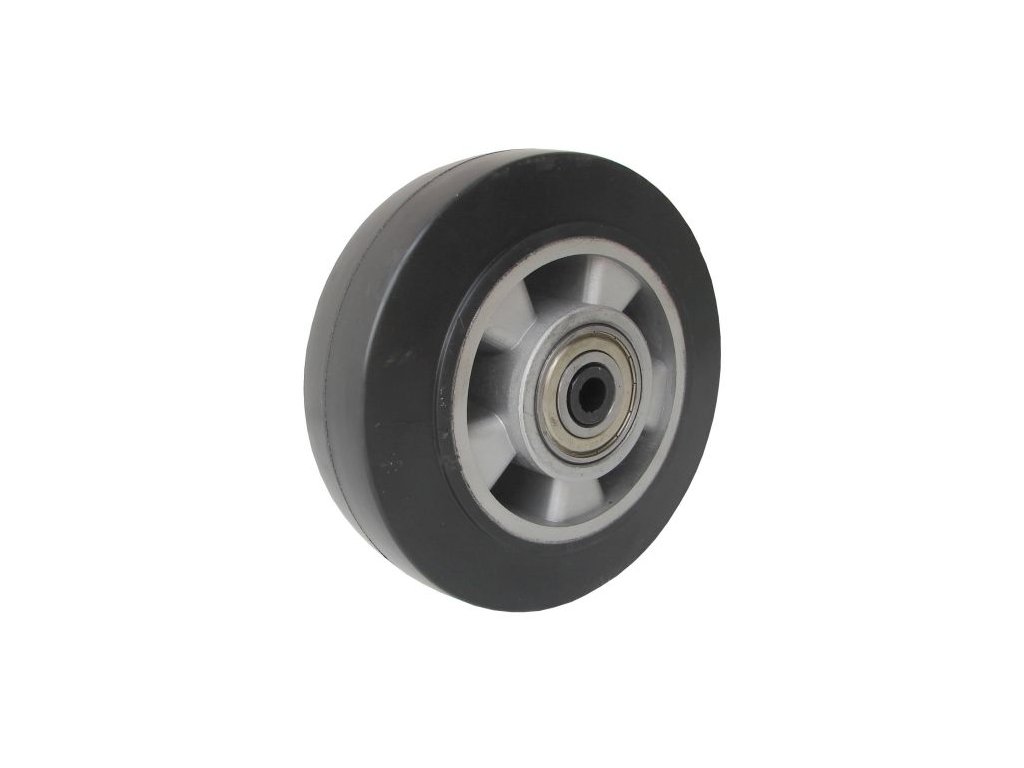

Koliesko samostatné, elastická guma, Ø 125–300 mm

Koliesko samostatné, elastická guma, Ø 125–300 mm je samostatné koleso pre zodpovedajúcu os alebo konzolu. Pri jeho výbere sa oplatí začať pracovným povrchom a uložením: tieto dva údaje ovplyvňujú chod pojazdu aj to, či diel zapadne do existujúcej konštrukcie.

Pružnosť v mieste kontaktu

Priemer tohto vyhotovenia je 125–300 mm. Elastický behúň sa pod zaťažením prispôsobuje kontaktu s podlahou. Tým pomáha tlmiť drobné rázy pri jazde; skutočný rozjazdový odpor však závisí aj od hmotnosti zariadenia, priemeru kolesa a stavu podlahy.

Uloženie, ktoré musí sedieť

Pred montážou porovnajte otvor pre os, dĺžku náboja a vnútornú šírku konzoly. Príliš dlhý alebo krátky náboj môže zmeniť vôľu a spôsob zaistenia aj pri zhodnom vonkajšom priemere kolesa. Guľkové ložisko zabezpečuje valivé uloženie náboja. Pri výmene musí súhlasiť priemer osi a spôsob axiálneho zaistenia; samotná prítomnosť ložiska nenahrádza správne osadenie kolesa.

Zaťaženie v skutočnej prevádzke

Uvedená nosnosť 250–700 kg patrí ku konkrétnemu kolesu alebo jeho variantu. Pri návrhu vozíka započítajte aj vlastnú hmotnosť konštrukcie a nerovnomerné rozdelenie nákladu. Na nerovnej podlahe nemusia všetky kolesá niesť rovnaký podiel; jednoduchý súčet ich nosností preto nie je návrhom nosnosti celého vozíka.

Konkrétne vyhotovenie a rozmery

• Nosnosť 250–700 kg podľa variantu.
• Priemer kolesa 125–300 mm.

• Obruč vyrobená z elastickej gumy
• Disk kolieska vyrobený z hliníka
• Guľkové ložiská

31125-03	125	GL	20	60	0,85	250
31160-03	160	GL	20	60	1,20	300
31160-98	160	GL	25	60	1,20	300
31180-03	180	GL	20	50	1,40	350
31180-98	180	GL	25	60	1,40	350
31200-03	200	GL	20	60	1,75	400
31200-98	200	GL	25	60	1,75	400
31250-03	250	GL	25	82	1,90	600
31300-03	300	GL	25	82	2,10	700

Rozmerové nákresy a ďalšie vyhotovenia nájdete v technickom katalógu.

• Nosnosť (kg): 250, 300, 350, 400, 600, 700.
• Priemer kolesa (mm): 125, 160, 180, 200, 250, 300.
• Priemer/dĺžka náboja (mm): 20/60, 25/60, 20/50, 25/50, 25/82.
